Wat doet een contragewicht heftruck

Een contragewicht heftruck is een zitvoertuig met een tegengewicht achteraan. Hij heft lasten zonder steunpoten onder de vorken. Hierdoor is een heftruck geschikt voor het laden van vrachtwagens, langere afstanden in het magazijn en werk op het buitenterrein.

Achterloop- en meerijdmodellen vindt u in de categorie stapelaars.

Een contragewicht heftruck draagt de last op vorken die uitsteken voor de voorwielen. Het gewicht van de machine achteraan balanceert de last, zodat er geen steunpoten onder de vorken nodig zijn. Zo kan de truck pallets direct van de vloer, uit een vrachtwagen of van een stellingbalk opnemen, waar steunpoten zouden storen.

Alle vier de machines in deze categorie zijn zitmodellen. De bestuurder zit en bedient de truck met stuur en pedalen, wat praktisch is voor langere afstanden in het magazijn of bij het laden en lossen van vrachtwagens.

Achterloop- en meerijdstapelaars zijn beter voor korte afstanden, smalle stellingen en licht gebruik. Hier dragen de drie elektrische modellen (3-wiel elektrische heftruck, XE25A, XE4535A) en de diesel FX3 respectievelijk 1500 kg (3-wiel elektrische heftruck) en 3500 kg (XE4535A en FX3) bij een lastzwaartepunt van 500 mm; de gegevens van de XE25A vindt u op de productpagina.

Een belangrijk kenmerk van een contragewicht heftruck is de mastkantelfunctie. De mast kantelt achterover tijdens het rijden, zodat de last tegen het lastrek rust. Bij het opnemen of neerzetten van een pallet wordt de mast rechtgezet. Een palletwagen heeft geen mastkanteling.

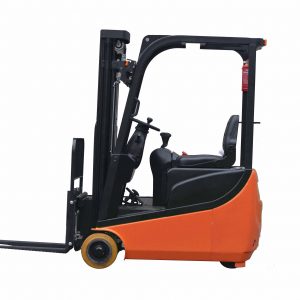

De 3-wiel elektrische heftruck voor smalle gangen

De 3-wiel elektrische heftruck heeft een capaciteit van 1500 kg bij een lastzwaartepunt van 500 mm. Het enkele achterwiel zorgt voor aandrijving en besturing, waardoor de heftruck 360 graden op de plaats draait. De draaicirkel is 1348 mm. De gangbreedte is 2893 mm voor 1000 × 1200 mm pallets dwars en 3005 mm voor 800 × 1200 mm pallets in de lengte.

Deze heftruck werkt met een 24 V / 400 Ah batterij die zijwaarts uitgetrokken kan worden voor een snelle wissel. De rijsnelheid is 6,5 km/u beladen en 8,0 km/u onbeladen. Veiligheidsfuncties zijn onder meer automatische snelheidsreductie bij een vorkhoogte boven 300 mm, een hefstop bovenaan de mast en een achteruitrijalarm.

Hij heeft twee voorwielen en één achterwiel, waardoor hij in gangen kan werken waar een vierwieler meer ruimte nodig heeft.

Meet voor uw bestelling uw smalste gang om te controleren of de truck past. De truck is 917 mm breed en 2590 mm lang.

De 24 V / 400 Ah batterij wordt zijwaarts uitgetrokken, zodat u snel een opgeladen reserve kunt plaatsen. Met een opgeladen reservebatterij blijft de truck werken tijdens een tweede shift.

Elektrische stuurbekrachtiging houdt het sturen licht. Wanneer de batterij te ver ontladen is, wordt de hefbeweging geblokkeerd en kan de truck alleen nog rijden, zodat de bestuurder weet dat het tijd is om op te laden. Het display toont zowel de batterijlading als de werktijd, zodat u batterijwissels en pauzes kunt plannen.

Het batterijdisplay op de 3-wiel elektrische heftruck toont 10 balken, elk voor 10 procent lading. Bij 30 procent verschijnt een waarschuwingssymbool om aan te geven dat het tijd is om op te laden. Bij 20 procent blijft een stopsymbool zichtbaar en wordt de hefbeweging geblokkeerd. Daarna kan de truck alleen nog rijden, en werkt de hef pas weer als de batterij tot minstens 70 procent is opgeladen.

De pomp die de vorken heft is geschikt voor vijf minuten werk per keer, dus u moet pauzes tussen de hefbewegingen laten. Als u blijft heffen zonder onderbreking, raakt de motor oververhit en kan deze doorbranden. Blijft de pomp lopen zonder dat u de hendel beweegt, stop dan de truck en trek de batterijstekker uit. De truck rijdt niet als de parkeerrem is ingeschakeld, want een schakelaar op de rem onderbreekt de aandrijving tot u de rem loslaat. Druk op de rode noodstopschakelaar op het dashboard om de stroom direct af te schakelen als de truck oncontroleerbaar wordt of u rook of een verbrande geur opmerkt. Na het vinden van de oorzaak draait u de schakelaar met de klok mee om te resetten. De zijwaarts uitneembare batterij meet 645 × 292 × 570 mm; voorzie plaats voor de reservebatterij en de lader dicht bij de werkplek.

Vergelijk heftrucks in de onderstaande tabel

De tabel hieronder geeft een overzicht van alle vier de heftrucks in deze categorie. U ziet het type, het draagvermogen bij een lastzwaartepunt van 500 mm, de hefhoogte, de aandrijving en de draaicirkel van elke heftruck.

Gebruik de tabel door het draagvermogen van elk model te vergelijken met uw zwaarste last bij een lastzwaartepunt van 500 mm. Controleer de hefhoogte met het hoogste rek of stapelpunt dat u moet bereiken. De draaicirkel toont of de truck in uw gangen kan draaien. Kies tussen batterij of diesel afhankelijk van binnen- of buitengebruik. Waar een cel verwijst naar de productpagina, vindt u het cijfer op de pagina van die heftruck.

Grotere elektrische heftrucks: XE4535A en XE25A

De XE4535A is een zittende elektrische contragewicht heftruck met een draagvermogen van 3500 kg. Hij heft tot 4500 mm met een triplex mast. De geïntegreerde sideshift en gesloten cabine met verwarming zijn standaard.

De XE25A is een zittende, elektrisch aangedreven heftruck met contragewicht op batterij. Zijn capaciteit, hefhoogte en batterijgegevens vindt u op de productpagina.

De XE4535A heft 3500 kg bij een lastzwaartepunt van 500 mm en bereikt tot 4500 mm met een triplex mast. Een triplex mast bestaat uit drie delen, waardoor u hoog kunt heffen terwijl de mast laag blijft in ingeschoven stand. De totale hoogte van de truck is 2201 mm, wat belangrijk is bij doorgangen of onder lage balken.

Met de sideshift kan de bestuurder de vorken zijwaarts uitlijnen met een pallet of stelling, zonder de hele heftruck te verplaatsen. Bijvoorbeeld: als een pallet niet in het midden van een stelling staat, kan de bestuurder de vorken opzij schuiven om deze netjes op te nemen. Dit bespaart tijd en verkleint het risico op schade aan stellingen of lading.

De gesloten cabine met verwarming houdt de bestuurder warm in de winter, op laadkades of in koelruimtes. De veiligheidsgordel wordt altijd gedragen en de parkeerrem wordt vastgezet voor het verlaten van de stoel. De heftruck heft met 370 mm/s onbelast en 220 mm/s belast. Op het display ziet u onder meer de batterijstatus, motortemperatuur en hydraulische druk, zodat de bestuurder problemen vroegtijdig kan signaleren.

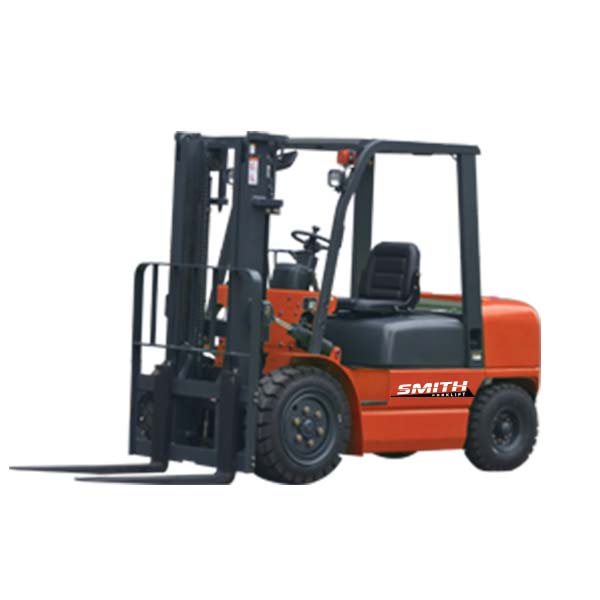

De FX3 diesel heftruck voor buitengebruik

De FX3 diesel heftruck heeft een capaciteit van 3500 kg bij een lastzwaartepunt van 500 mm. Hij wordt aangedreven door een 40 kW dieselmotor. De aandrijving verloopt via een koppelomvormer en een powershift-transmissie. De rijsnelheid bedraagt maximaal 20 km/u.

De mast kantelt 6 graden voorwaarts en 12 graden achterwaarts, met 170 mm vrije heffing. De totale breedte is 1240 mm en de totale hoogte is 2130 mm.

Tanken duurt slechts enkele minuten, zodat de heftruck meerdere shifts kan werken zonder lange onderbrekingen.

Dankzij de koppelomvormer en powershift-transmissie kiest de bestuurder de rijrichting en rijdt de truck soepel weg, ook met zware last op de vorken.

De FX3 haalt rijsnelheden tot 20 km/u, wat handig is voor langere afstanden op het terrein of tussen laadpunten. Met de mast achterover gekanteld rust de lading tegen het vorkenbord tijdens het rijden.

De vorken zijn 1070 × 125 × 50 mm. Controleer deze breedte en hoogte met uw poorten en opslagruimtes. Als dieselmachine is de FX3 bedoeld voor buitenterreinen en laadzones met vlakke, harde ondergrond.

Bij het starten van de FX3 mag de startmotor maximaal 15 seconden per keer gebruikt worden en wacht u minstens 2 minuten tussen pogingen. Start de motor na drie pogingen niet, controleer dan brandstof en elektra voor u opnieuw probeert. Laat na het starten de motor ongeveer 5 minuten stationair draaien en geef pas vol vermogen als de koelvloeistof circa 65 °C bereikt heeft.

Met de powershift-transmissie schakelt u pas naar achteruit als de heftruck veilig is afgeremd. Van rijrichting wisselen bij hoge snelheid beschadigt de aandrijving. Tanken gebeurt met de motor uit en zonder personen op de truck. Vul de tank na het werk, zodat er ’s nachts geen vocht condenseert in de brandstof. Gaat het waterlampje van het brandstoffilter branden, tap dan het water af en sluit het aftapkraantje weer.

Elektrisch of diesel: de juiste heftruck kiezen

Elektrische heftrucks stoten op de werkplek geen uitlaatgassen uit en zijn dus geschikt voor gesloten hallen en koelruimtes. De diesel FX3 is bedoeld voor buitengebruik. De 3-wiel elektrische heftruck werkt met een 24 V / 400 Ah batterij. De XE4535A heeft een tractiebatterij op loodzuur die met een externe lader wordt opgeladen.

Een elektrische heftruck heeft laadtijd nodig, die u moet inplannen tussen de shifts of opvangen met een opgeladen reservebatterij.

Laad een loodzuurbatterij na de shift altijd volledig op en laat deze nooit ontladen staan. Bij een open batterij controleert u het elektrolytniveau en vult u bij met gedistilleerd water indien nodig. Altijd laden in een droge, geventileerde ruimte met de juiste lader, want bij het laden van loodzuurbatterijen komt waterstof vrij. Geen open vuur of roken in de laadruimte.

De handleiding van de FX3 verbiedt het gebruik van de dieselmotor in gesloten ruimtes, omdat de uitlaatgassen de bestuurder kunnen verstikken. Daarom is de FX3 uitsluitend voor buitengebruik.

Bij de 3-wiel elektrische heftruck laadt u de batterij binnen 24 uur na ontlading weer op. Langer wachten beschadigt de batterij. In koude omstandigheden werkt buiten laden mogelijk niet, dus wordt binnen geladen. De handleiding waarschuwt voor overladen, diepontlading, snel laden en half laden. Ook wordt gevraagd om eenmaal per maand een egalisatielading te geven. Nooit tegelijk rijden en heffen, want dit vraagt veel stroom van de batterij. Bewaar en laad de batterij minstens 2 m van brandbare materialen, in een geventileerde ruimte met een brandblusser. Accuzuur is giftig en bijtend: draag werkkledij en beschermende bril, en spoel spatten direct met veel schoon water.

Wat u moet meten voor u een heftruck kiest

Meet voor u een heftruck kiest het zwaarste gewicht dat u moet heffen en de afmetingen van de lading. Het lastzwaartepunt is de afstand van de vorkrug tot het zwaartepunt van de lading. De opgegeven capaciteiten van de 3-wiel elektrische heftruck, de XE4535A en de FX3 gelden bij een lastzwaartepunt van 500 mm. Is uw lading langer of topzwaar, dan kan de heftruck minder dragen dan de opgegeven capaciteit.

De capaciteit op hoogte is ook belangrijk. Hoe hoger de vorken, hoe lager de hefcapaciteit. Raadpleeg altijd het lastdiagram en het capaciteitsplaatje van de truck voor de gewenste hefhoogte.

Meet bij het bepalen van de hefhoogte tot de bovenkant van de hoogste stellingbalk en tel voldoende ruimte erbij om de pallet erover te tillen en neer te zetten. Zo voorkomt u schade aan lading en stellingen.

Vrije heffing en totale hoogte zijn belangrijk in krappe ruimtes. Vrije heffing geeft aan hoe ver de vorken kunnen stijgen voordat de mast zelf hoger wordt. Dit is van belang in containers, opleggers of onder lage plafonds. Vergelijk de totale hoogte van de heftruck met de laagste deur of plafond op uw route.

Een contragewichtheftruck heeft ruimte nodig om met lading te draaien. Op de productpagina van de 3-wiel elektrische heftruck vindt u de gangbreedte voor twee palletformaten. Meet uw smalste gang en vergelijk deze met deze cijfers.

Bij het plannen van haaks stapelen moet u voldoende ruimte voorzien voor de truck om met lading te draaien. De handleiding van de FX3 geeft een minimale haakse stapelgang van 4260 mm voor het 3,5 t model. Dit is aanzienlijk meer dan de 3-wiel elektrische heftruck nodig heeft.

Meet niet alleen het gewicht van uw ladingen. Ook de hoogte van de lading is van belang. De handleiding van de FX3 beperkt de ladinghoogte tot de hoogte van het rugleuningrek, omdat hogere goederen naar de bestuurder kunnen schuiven.

Controleer of de vloer, laadbrug of goederenlift op uw route het gewicht van de heftruck plus lading samen aankan. De handleiding van de 3-wiel elektrische heftruck schrijft voor dat een goederenlift alleen wordt gebruikt als de capaciteit voldoende is voor beide. Bij gebruik van een goederenlift rijdt de truck eerst binnen, daarna stappen de mensen in en zij verlaten de lift voor de truck. Tel ook het aantal hefbewegingen per uur én het aantal verplaatste ladingen. Met de 3-wiel elektrische heftruck plant u werk waarbij rijden en heffen worden afgewisseld, niet langdurig continu heffen.

Vloeren, hellingen, binnen en buiten

Het vloeroppervlak bepaalt welke heftruck geschikt is voor uw locatie. Polyurethaan (PU) banden zijn bedoeld voor vlakke, harde vloeren. Putten, grind of hoge drempels vertragen de heftruck en kunnen de lading doen schudden. Voor buitenterreinen is de FX3 diesel heftruck het model in deze categorie.

Werkt u op hellingen, controleer dan het klimvermogen van de heftruck. Diesel heftrucks produceren uitlaatgassen en zijn bedoeld voor buitengebruik.

De 3-wiel elektrische heftruck rijdt op polyurethaan banden.

Rijdt u op een helling, ga dan altijd vooruit omhoog en achteruit omlaag met lading. Nooit draaien op een helling, want dit kan de heftruck doen kantelen.

De XE4535A heeft een gesloten, verwarmde cabine, zodat de bestuurder kan doorwerken in winterse buitenterreinen, op laadkades of in koelruimtes.

De 3-wiel elektrische heftruck heeft een bodemvrijheid van 128 mm ter hoogte van het midden van de wielbasis en minder onder de mast. Meet voor u deze heftruck kiest de hoogte van dorpels, kabelgoten en de randen van hellingen op uw route. Als deze hoger zijn dan de bodemvrijheid, kan de heftruck vastlopen of schade aan de onderzijde oplopen bij het oversteken.

De handleiding van de FX3 schrijft voor dat de heftruck enkel gebruikt mag worden op een vlakke, harde ondergrond, waarbij olie en vet van de vloer verwijderd zijn om uitglijden te voorkomen. Buiten waarschuwt de handleiding dat wind de stabiliteit van de heftruck beïnvloedt. Op natte of gladde vloeren vraagt de handleiding de bestuurder om trager te rijden, vooral voor bochten, om controleverlies te vermijden.

De handleiding van de FX3 vermeldt een maximale helling van 20 procent voor het 3,5 t model. Bij het oversteken van laadbruggen of tijdelijke platen moet u langzaam en recht oversteken, en enkel als de plaat het gewicht van de heftruck en de lading kan dragen.

Wat bepaalt de prijs van een heftruck

De prijs van een heftruck hangt af van het type (elektrisch of diesel), het hefvermogen, de hefhoogte, het type mast, cabine en sideshifter, en de batterij. De gebruikskosten omvatten elektriciteit of diesel, batterijonderhoud, banden en service. De prijs voor elke heftruck staat op de productkaart.

Service omvat de remmen, kettingen, mast en hydraulica. Op de productkaarten vindt u een Offerte aanvragen-knop voor een prijsvoorstel, bijvoorbeeld voor een heftruck met een bepaalde hefhoogte, en een Toevoegen aan aanvraag-knop waarmee u meerdere producten in één aanvraag bundelt.

De servicekosten hangen af van het aantal uren dat de heftruck werkt. De handleiding van de 3-wiel elektrische heftruck schrijft een onderhoud voor elke 50 werkuren voor, minstens wekelijks, daarna bij 500 uur of drie maanden, 1000 uur of zes maanden, en 2000 uur of twaalf maanden bij één shift per dag. Werkt u in stof, bij grote temperatuurschommelingen of met meerdere shifts, dan zijn de onderhoudsintervallen korter.

Bij de 3-wiel elektrische heftruck controleert men na 50–100 uur of twee maanden de wielmoeren, kijkt men naar hydraulische lekken en vervangt men het hydraulisch filter. De versnellingsbakolie wordt elke 1000 uur vervangen en de hydraulische slangen elke 6 jaar. Bij de FX3 wordt het brandstofsysteem elke 100 uur onderhouden, de brandstoffilter vervangen en de brandstoftank gereinigd elke 600 uur. Op de XE4535A-pagina wordt gevraagd om de mastrollen en kettingpennen wekelijks te smeren en de rails van de sideshifter elke 250 bedrijfsuren te vetten.

Veilig werken met heftrucks

Veilig gebruik van een heftruck vereist opgeleide en bevoegde bestuurders. Controleer voor elke shift de remmen, besturing, claxon, verlichting, banden, vorken, kettingen, mast, hydraulische lekken en de batterij- of brandstofstand. De veiligheidsgordel moet altijd gedragen worden.

Vervoer de lading laag en kantel de mast naar achter. Niemand mag onder geheven vorken staan of erop meerijden. Op hellingen rijdt een beladen heftruck bergop vooruit en bergaf achteruit, nooit draaien op de helling. Bij parkeren zet u de vorken op de grond, de parkeerrem op en verwijdert u de sleutel.

Heffen gebeurt enkel aan het rek of stapelpunt, en u mag niet rijden of draaien met de lading geheven.

Stel de vorken af op de grootte van de lading zodat beide vorken evenveel gewicht dragen. Nooit heffen met slechts één vork. Schuif de vorken volledig onder de lading tot deze de vorken raakt.

Rijd met de vorken laag: de handleiding van de 3-wiel elektrische heftruck vraagt om ze ongeveer 10 cm op te heffen voor vertrek, de FX3-handleiding raadt 200–300 mm aan, met de mast naar achter gekanteld. Laden en lossen gebeurt altijd met de mast rechtop en de heftruck op de rem. Rem voor u de mast kantelt, en rijd of draai niet met de vorken geheven.

Wanneer een grote lading het zicht naar voren belemmert, rijdt u achteruit. Is het zicht achteraan ook geblokkeerd, dan loopt een tweede persoon voorop en begeleidt de bestuurder. Als de heftruck dreigt om te kantelen, blijf dan in de stoel zitten, houd het stuur met beide handen vast en leun van de val weg. Nooit afspringen. Bij de FX3 controleert u stationair voor het werk: de meters, het heffen, dalen, kantelen, sturen en remmen. De volledig aangetrokken parkeerrem moet de lege heftruck op een helling van 15 procent vasthouden, het pedaal moet minstens 20 mm speling hebben en de bandenspanning moet overeenkomen met het etiket op de band. Bij de 3-wiel elektrische heftruck mag u het gaspedaal nooit volledig intrappen bij het optrekken. De bestuurder van de FX3 stapt links op en af.

Checklist voor bestelling

Bevestig voor u bestelt het gewicht en de afmetingen van de lading, het hoogste hefpunt en de gangbreedte. Controleer of u vrije heffing nodig hebt voor containers of lage plafonds.

Bepaal of u extra opties nodig hebt, zoals een gesloten cabine of sideshifter. In de tabel hierboven ziet u welke heftruck aan uw eisen voldoet. Op de productpagina’s vindt u de hefhoogte, batterijgegevens en andere specificaties.

Noteer ook de laagste deur en het laagste plafond op de route, het vloertype en eventuele hellingen, of u binnen of buiten werkt, en het aantal gebruiksuren per dag.

Plan de energievoorziening: een laadplaats in een droge, geventileerde ruimte voor een elektrisch model, of dieselopslag en bijvullen voor de FX3. Voor werk over meer dan één shift voorziet u een opgeladen reservebatterij of laden tijdens pauzes bij elektrische heftrucks.

Voorzie beschermingsmiddelen voor de bestuurder. De handleiding van de FX3 vraagt om veiligheidsschoenen, een helm, beschermende kleding en een bril. Voor brandveiligheid heeft de 3-wiel elektrische heftruck een houder voor een brandblusser achteraan de beschermkap. De pagina vraagt u om een brandblusser te plaatsen voor ingebruikname.

Bepaal waar de heftruck staat als deze niet in gebruik is. De 3-wiel elektrische heftruck wordt geparkeerd in een droge, geventileerde ruimte met de sleutel uit, de batterijstekker los, de parkeerrem op en de wielen geblokkeerd. De FX3 wordt gestald met de mast volledig neergelaten, de parkeerrem op en keggen onder de wielen. Stel een onderhoudsplan op volgens de uren: noteer de werkuren van het display of de urenteller, zodat de onderhoudsbeurten uit de handleiding tijdig gebeuren.

Vragen over heftrucks

Wat is het verschil tussen een heftruck en een stapelaar?

Een heftruck is een zitmodel met contragewicht zonder steunpoten onder de lading. Hij wordt gebruikt voor het laden van vrachtwagens, langere afstanden en buitenterreinen. Stapelaars hebben steunpoten onder de vorken en worden lopend of staand bereden; zij vallen onder de categorie stapelaars.

Welke heftruck kan buiten gebruikt worden?

De FX3 diesel heftruck is ontworpen voor gebruik buiten op terreinen. De elektrische heftrucks stoten geen uitlaatgassen uit op de werkplek; de XE4535A heeft een verwarmde gesloten cabine zodat de bestuurder in de winter buiten en op laadkaaien kan werken, terwijl de 3-wiel elektrische heftruck vlakke vloeren nodig heeft.

Welke heftruck is geschikt voor smalle gangen?

De 3-wiel elektrische heftruck draait 360 graden op de plaats en heeft een draaicirkel van 1348 mm. Hij is geschikt voor smalle gangen en krappe ruimtes.

Hoe hoog heffen de heftrucks?

De XE4535A heft tot 4500 mm met een triplex mast. De hefhoogtes voor de 3-wiel elektrische heftruck, XE25A en FX3 staan op hun productpagina’s vermeld.

Hoe wordt de batterij van een elektrische heftruck geladen en onderhouden?

De 3-wiel elektrische heftruck gebruikt een 24 V / 400 Ah batterij die zijdelings uitgeschoven kan worden voor snelle wissel. De XE4535A heeft een tractiebatterij op loodzuur die met een externe lader wordt opgeladen. Laad een loodzuurbatterij na het werk volledig op in een droge, geventileerde ruimte met de daarvoor bestemde lader, en laat ze nooit ontladen achter.
