Hoe een dozenvouwmachine werkt in de verpakkingslijn

Een dozenvouwmachine neemt een vlakke plano en vormt deze tot een open doos met gesloten bodem. Eerst worden de voorste en achterste bodemkleppen gesloten, daarna de twee zijkleppen. Zo is de doos klaar om te vullen.

AUTOBOX en AUTOBOX10 brengen na het vouwen van de kleppen plakband aan op de bodem. FLEX BOX vouwt en houdt enkel de bodemkleppen, en de automatische dozensluiter brengt na het vullen tape aan op de boven- en onderzijde. De dozenopzetter staat aan het begin van de verpakkingslijn, vóór het vullen en sluiten.

De opzetter opent de vlakke, gevouwen plano tot een vierkante buis en sluit de bodem; de bovenzijde blijft open voor het vullen. Bij handmatig opzetten moet elke doos eerst gevouwen en getapet worden voor het vullen kan starten; een opzetter neemt deze stap van de verpakkings- of inpaktafel over.

Op een verpakkingslijn is de volgorde meestal: doos opzetten, vullen, bovenzijde sluiten en tapen, daarna etiketteren, omsnoeren of stapelen op een pallet.

Alle drie de machines in deze categorie werken met standaard dozen die vlak worden aangeleverd, waarbij de zijnaad al door de doosfabrikant is gesloten en de bodem uit vier kleppen bestaat. De opzetter opent de platgedrukte buis en sluit de bodem, maar maakt de zijnaad niet.

Hoe de bodem wordt gesloten bepaalt uw verpakkingslijn. Een doos met getapete bodem uit de AUTOBOX of AUTOBOX10 kan via een rollenbaan naar een vulstation verderop, omdat de tape de kleppen tijdens het transport gesloten houdt. Een doos uit de FLEX BOX heeft enkel gevouwen en vastgehouden bodemkleppen, dus u vult deze terwijl ze op de machine staat en stuurt ze na het vullen direct door naar de automatische dozensluiter.

Automatische dozenopzetter modellen: AUTOBOX en AUTOBOX10

De AUTOBOX neemt plano’s van een schuine of horizontale werktafel. Met zuignappen wordt telkens één plano in de machine getrokken, geopend, de bodemkleppen gevouwen en de bodem getapet. De capaciteit is tot 16 dozen per minuut, afhankelijk van het doosformaat. De machine heeft een Siemens PLC met touchscreen en wordt ingesteld op het doosformaat voor de start. Geschikt voor BOPP- of papieren plakband, standaard 48 mm breed.

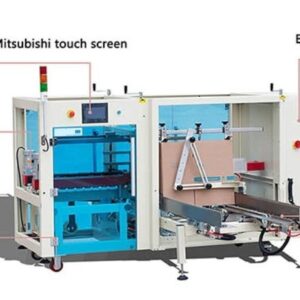

De AUTOBOX10 neemt plano’s uit een magazijn met zuignappen. Deze machine zet 10–15 dozen per minuut op. Het touchscreen biedt automatische en handmatige modi en kan tot 10 doosformaten opslaan. De breedte wordt automatisch ingesteld met een servo; geleiders, transportbanden en zuignappen worden handmatig ingesteld. De bodem wordt getapet met 50 of 60 mm tape, 75 mm op aanvraag.

Bij de AUTOBOX stapelt u de plano’s op de werktafel. De schuine werktafel biedt plaats aan circa 80 dubbelgolf plano’s, de horizontale aan ongeveer 150. Bij dunnere kartonsoorten passen er meer plano’s op de stapel.

Geschikt voor dozen van 250–530 mm lang en 150–400 mm breed. Tape-units voor 60 of 72 mm tape zijn op bestelling leverbaar.

De AUTOBOX10 vouwt de voorste, achterste en zijkleppen van de bodem en brengt daarna tape aan. De machine duwt de opgezette doos via transportbanden naar buiten; in de handmatige modus werkt u stap voor stap.

De formaatbereiken van AUTOBOX en AUTOBOX10 overlappen deels, maar zijn niet identiek. Zo past een doos smaller dan 200 mm enkel in de AUTOBOX, die begint bij 150 mm breed. Een doos korter dan 250 mm past enkel in de AUTOBOX10, die start bij 200 mm lengte.

Zowel AUTOBOX als AUTOBOX10 werken zolang er plano’s op de werktafel of in het magazijn liggen. De taak van de operator is tijdig bijvullen om de lijn draaiende te houden. Bij de AUTOBOX10 kan u een teller instellen om de machine na een bepaald aantal dozen automatisch te laten stoppen. Bijvoorbeeld, als u een vaste batch wilt verpakken, stopt de machine automatisch bij het ingestelde aantal. Met de knop Wissen kan u verdergaan met de volgende batch.

De AUTOBOX10 heeft een handmatige debugmodus, waarbij elke druk op de stapknop één stap van de cyclus uitvoert: doos nemen, voorflap vouwen, achterflap vouwen, zijkleppen vouwen, doos uitduwen en resetten. Er is ook een ‘doos openen’-functie om één doos op te zetten. Na een formaatwissel kan u deze functie gebruiken om één doos op te zetten en te controleren voor u de automatische cyclus start. Controleer of de hoeken haaks zijn, de kleppen vlak gesloten en de tape gecentreerd.

Bij de AUTOBOX10 voert u de werkelijke breedte van de doos in voor elk opgeslagen doosnummer. Bij het selecteren van een doosnummer beweegt de servo naar die breedte. Het referentiepunt voor deze meting wordt in de fabriek ingesteld en blijft ongewijzigd.

Vergelijk dozenopzetters op type, formaat en snelheid

De onderstaande tabel vergelijkt elke dozenopzetter op type, formaatbereik, aantal dozen per minuut, invoer van plano’s en wijze van bodems sluiten. Gebruik deze om te bepalen welke machine bij uw eisen past.

Gebruik de vergelijkingstabel door eerst het formaatbereik van elke machine te controleren om te zien welke geschikt is voor uw dozen. Kijk vervolgens naar het aantal dozen per minuut om de snelheid af te stemmen op uw verpakkingsproces. De laatste twee kolommen tonen hoe de plano’s worden ingevoerd (door de operator, via een werktafel of uit een magazijn) en of de machine de bodem tapet of dit overlaat aan de automatische dozensluiter. De AUTOBOX en AUTOBOX10 zijn de machines die de bodem tapen.

FLEX BOX halfautomatische dozenopzetter: operator en machine

Bij de FLEX BOX neemt de operator een plano doos uit het rek, vouwt deze open en sluit de voorste en achterste bodemkleppen terwijl de doos op de machine wordt geplaatst. Twee luchtcilinders vouwen de linker en rechter bodemkleppen en houden de bodem gesloten terwijl de operator de doos vult.

Met een drukknop of voetschakelaar start een duwer die de gevulde doos in een automatische dozensluiter duwt, die de boven- en onderkant dichtplakt. De FLEX BOX verwerkt 6–7 dozen per minuut met een operator bij elke doos. De werktafel is in hoogte verstelbaar van 700 tot 800 mm.

Zodra de doos op de machine staat, blijft ze daar staan terwijl de operator ze vult. De FLEX BOX fungeert dus als opzet- en vulstation. Na het vullen vouwt de operator de bovenkleppen met de hand dicht.

Stel de werktafelhoogte af op de automatische dozensluiter en op de operator. De dooslengte wordt ingesteld door de toevoer met de stelknop te verplaatsen. Op de productpagina staat onze halfautomatische dozensluiter vermeld als de machine die samenwerkt met de FLEX BOX.

De FLEX BOX wordt gevuld terwijl de doos op de machine staat, dus de output van 6–7 dozen per minuut omvat de tijd voor openen, laden, vullen, sluiten van de bovenkleppen en het duwen van de doos in de sluiter. Dit betekent dat elke doos ongeveer 9 tot 10 seconden in beslag neemt van begin tot einde. Als de goederen niet direct bij de hand zijn, daalt de output, want de volgende doos kan pas gestart worden als de gevulde doos van de machine is.

Met de regelaar op het luchtfilter stelt u de snelheid in van de duwer die de gevulde doos in de sluiter duwt. De duwer moet de gevulde doos stevig, maar zonder schok in de sluiter duwen zodat de inhoud niet verschuift. Voor het werk moet de FLEX BOX waterpas staan op een stabiele ondergrond, met de wielen geblokkeerd en de kappen gesloten. Staat de machine scheef tegenover de dozensluiter, dan duwt de duwer de doos schuin in de sluiter.

Doosformaten, plakbandbreedtes en formaatwissels

Om de juiste machine te kiezen, meet u het kleinste en grootste doosformaat dat u verpakt, inclusief lengte, breedte en hoogte. Vergelijk deze maten met de bereiken: AUTOBOX verwerkt dozen van 250–530 mm lang en 150–400 mm breed, terwijl AUTOBOX10 dozen aankan van 200–500 mm lang, 200–400 mm breed en 150–350 mm hoog. Voor FLEX BOX vindt u de doosformaten op de productpagina.

Voor AUTOBOX10 moet u ook twee sommen controleren: de lengte plus breedte mag samen niet meer zijn dan 900 mm, en de helft van de breedte plus de hoogte mag samen niet meer zijn dan 550 mm. Controleer beide sommen voor uw grootste doos.

De keuze van het plakband wordt bij de bestelling vastgelegd. AUTOBOX gebruikt BOPP- of papieren plakband, standaard 48 mm, met tape-units van 60 of 72 mm op bestelling. AUTOBOX10 werkt met 50 of 60 mm plakband, 75 mm is mogelijk op aanvraag.

Een formaatwissel op de AUTOBOX10 gebeurt door het opgeslagen doosnummer te selecteren op het touchscreen. De servo stelt de breedte in, u stelt de geleiders, riemen en zuignappen handmatig af. Er kunnen tot 10 doosformaten worden opgeslagen. AUTOBOX wordt voor de run ingesteld op het doosformaat en kan op aanvraag voor andere formaten worden gebouwd. Door orders te groeperen per doosformaat beperkt u het aantal formaatwissels. Controleer altijd of de automatische dozensluiter na de dozenopzetter elk formaat aankan dat u draait.

Vergelijk de formaatbereiken altijd met de opgezette doos, niet met de plano. De handleiding van de AUTOBOX10 vraagt u het formaat van de opgezette doos te bevestigen voor u instellingen maakt.

Een formaatwissel op de AUTOBOX10 volgt een vaste volgorde: servo op nul zetten, doosnummer kiezen, riemen instellen, magazijnrails afstellen, hoogte van de doosbeugel instellen, hoogte van de persgeleiderplaat instellen, positioneerstangen afstellen, opzetbeugel instellen, zuignappen afstellen en tot slot de duwstang instellen. De zuignappen komen na riemen, rails, beugels en stangen, omdat hun positie daarvan afhangt. Gaat u van een grote naar een kleine doos, verplaatst u de houder van de zuignappen naar beneden, omdat de persgeleider anders in de weg zit. Voor een grote doos trekt u de duwstang uit zonder dat deze de houder van de zuignappen raakt. Geen van de drie machines stelt zichzelf automatisch in op elk doosformaat. Als u binnen het uur verschillende doosformaten draait, betekent elke formaatwissel een nieuwe instelling.

Kiezen tussen een halfautomatische of automatische dozenvouwmachine

Een halfautomatische dozenvouwmachine zoals de FLEX BOX is geschikt bij een lagere output of veel formaatwissels, omdat de operator bij elke doos handmatig werkt.

Een automatische dozenopzetter zoals de AUTOBOX of AUTOBOX10 vormt en plakt elke doos op dezelfde manier, zodat de operator enkel de plano’s hoeft bij te vullen. Deze modellen zijn geschikt voor een constante stroom dozen. De vulsnelheid bepaalt het tempo van de lijn: als de dozenopzetter meer dozen maakt dan er gevuld kunnen worden, ontstaat er een wachtrij. Alle drie de modellen zijn instelbaar op doosformaat binnen hun bereik.

Om de machine af te stemmen op uw behoefte, telt u het aantal dozen dat u verpakt in het drukste uur en het aantal mensen dat beschikbaar is voor deze taak. Vergelijk deze cijfers met de snelheden in de tabel.

Ook de beschikbare ruimte is belangrijk. De AUTOBOX meet 3045 × 1855 × 1300 mm met de schuine werktafel en 3045 × 2444 × 1300 mm met de horizontale werktafel. AUTOBOX10 is 2020 × 2080 × 1396 mm. Voorzie voldoende ruimte rond de machine voor het laden van plano’s en voor onderhoud.

Bereken de tijd per doos om te controleren of uw vul- en sluitstappen het tempo aankunnen. Bij de AUTOBOX10 betekent 10–15 dozen per minuut dat er elke 4 tot 6 seconden een doos klaarstaat om gevuld te worden.

Bij de FLEX BOX opent, vult en duwt één persoon elke doos in de sluiter. Bij de AUTOBOX of AUTOBOX10 is het opzetten gescheiden van het vullen. U moet plannen wie de plano’s bijvult en waar de opgezette dozen wachten op vulling.

Een automatische dozenopzetter vereist iemand die de machine correct kan instellen. Op de AUTOBOX10 volgt een formaatwissel de vaste volgorde uit de handleiding. De cilinder- en luchtdrukinstellingen zijn enkel voor getraind personeel.

Plano’s, slijtdelen en instellingen van de dozenopzetter

Een dozenopzetter heeft vlakke, droge plano’s nodig. Kromgetrokken of vochtige plano’s worden slecht opgepakt, openen scheef of blokkeren in de machine. Bewaar plano’s vlak, droog en van de vloer. Zuignappen houden de plano vast met vacuüm. Versleten of vuile zuignappen verliezen hun grip; controleer ze regelmatig bij de AUTOBOX en AUTOBOX10.

Bij de AUTOBOX10 moeten de riemen net de zijkanten van de opgezette doos raken. Te strak vervormt de doos, te los wordt ze niet uitgeduwd. De persplaat moet ongeveer 5 mm boven de doos staan. Bij een verkeerde instelling kan het plakband onderaan een opening hebben of verlaat de doos de machine niet. Een bot mes in de tape-unit geeft een rafelige snede.

De fabrikant van de AUTOBOX raadt aan om reserve zuignappen op voorraad te houden.

Als de hoofdregelaar van de AUTOBOX10 de ingestelde luchtdruk niet kan vasthouden, is de luchtaanvoer te zwak en lukt het oppakken met zuignappen niet. Het mes en de veren van de tape-unit zijn slijtdelen bij de AUTOBOX.

Bij de AUTOBOX10 worden de magazijnrails zo ingesteld dat er ongeveer 5 mm speling is tussen de plano en de zijgeleider. Deze speling zorgt ervoor dat de doos makkelijk schuift als de zuignappen ze oppakken. Te strak ingestelde rails houden de doos tegen in het magazijn.

De AUTOBOX10 pakt de doos op aan de brede zijde, met de buitenrand van elke zuignap ongeveer 15–20 mm van de rand van de doos. Stel deze af na de magazijnrails, beugels en positioneerstangen, anders lukt het oppakken niet.

De vormbeugel van de AUTOBOX10 wordt ingesteld op de lengte van de doos. Als deze verkeerd staat, kan de doos vervormd, ruitvormig, beschadigd of vast in de machine komen. Controleer altijd of de opgezette doos haaks is voordat u de machine laat draaien. Ook de dikte van het karton beïnvloedt hoe de doos wordt gevormd. Met de knoppen op de cilinders stelt u de duw- en terugloopsnelheid in, maar dit is enkel voor getraind personeel en pas nadat de vormpositie en de doos-sensoren zijn ingesteld. De AUTOBOX wordt geleverd met een reservemes, extra veren voor de tape-unit, schroeven en handgereedschap, zodat u het eerste mes of de veer kunt vervangen zonder op onderdelen te wachten.

Wat bepaalt de prijs van een dozenopzetter

De prijs van een dozenopzetter hangt af van de keuze tussen semi-automatisch of volautomatisch, of de bodem wordt getapet, het type werktafel, tape-units en op maat gemaakte doosformaten. De gebruikskosten bestaan uit plakband, perslucht en slijtdelen zoals zuignappen, het mes en de veren van de tape-unit, en de riem.

FLEX BOX gebruikt zelf geen plakband; het tapen gebeurt door de automatische dozensluiter na het vullen. Op de productkaarten vindt u een Offerte aanvragen-knop voor een prijsvoorstel, bijvoorbeeld voor een opzetter samen met een automatische dozensluiter, en een Toevoegen aan aanvraag-knop om meerdere producten in één aanvraag te verzamelen.

Bij de AUTOBOX kan een hogere werktafel of invoer van plano’s van links in plaats van rechts op maat worden gemaakt. Als u dit wenst, vermeld het dan in dezelfde aanvraag als de machine.

Bij de FLEX BOX hoort een automatische dozensluiter direct na de opzetter bij de set, omdat de bodem pas in die stap wordt getapet. Bij de AUTOBOX of AUTOBOX10 kan de bovenkant gesloten worden door een automatische dozensluiter die u al heeft, zolang deze dezelfde doosformaten aankan. Slijtdelen bij de AUTOBOX zijn meer dan alleen zuignappen en tape-unit: volgens de fabrikant horen ook de vacuümgenerator, cilinders, lineaire lagers en ventielen erbij.

Perslucht, stroom en veilig werken met dozenopzetters

Alle drie de dozenopzetters hebben perslucht en stroom nodig. FLEX BOX werkt op 220 V, 50 Hz, 600 W. AUTOBOX gebruikt 220 V enkelfase, 50/60 Hz, 400 W. De luchteenheid vraagt onderhoud: laat het water uit het luchtfilter regelmatig weglopen. Zet stroom en lucht altijd uit voordat u aan een dozenopzetter werkt. Geen losse mouwen, dassen, ringen of horloges bij een machine met riemen en bewegende armen.

AUTOBOX10 start zijn automatische cyclus pas nadat de servo op nul staat en de cilinders in hun beginpositie zijn. FLEX BOX schakelt uit als het bedieningspaneel wordt geopend terwijl hij draait. De onderste aandrijfketting van FLEX BOX wordt wekelijks gesmeerd en bouten en schroeven worden regelmatig gecontroleerd.

FLEX BOX gebruikt perslucht voor de klep-cilinders en de duwer, AUTOBOX en AUTOBOX10 voor hun cilinders en de zuigopname. Voorzie een luchtslang naar de verpakkingsplaats.

De AUTOBOX10 stopt automatisch wanneer de doosenteller het ingestelde aantal bereikt. Door op Wissen te drukken, gaat hij verder. De instellingen van de pneumatische ventielen zijn enkel voor getraind personeel.

Onderhoud van de AUTOBOX10 bestaat uit reinigen, bewegende delen smeren, luchtdruk controleren en zuignappen en riemen inspecteren op slijtage.

Bij de AUTOBOX komt het vacuüm voor de zuignappen van een vacuümgenerator die op perslucht werkt. Als de luchtaanvoer te zwak is, merkt u dat dozen niet worden opgepakt, zoals ook in de handleiding van de AUTOBOX10 wordt vermeld.

De AUTOBOX heeft elektrische bescherming volgens IP54, wat betekent dat hij beschermd is tegen stof en spatwater. Het geluidsniveau is maximaal 75 dB.

Schakel voor elke afstelling aan de AUTOBOX10 de stroom uit, koppel de lucht los en maak de machine rondom vrij. Als iemand vast komt te zitten in een bewegend deel zoals een riem, zet dan eerst de stroom uit en bevrijd daarna de persoon. De FLEX BOX wordt aangesloten op een stopcontact, niet vast bedraad. De schakelaar staat uit voordat hij wordt aangesloten en de noodstop wordt gecontroleerd bij het aansluiten van de lucht. Het instelscherm voor posities van de AUTOBOX10 zit achter een login. Bewaar de login bij de verantwoordelijke.

Checklist voor het bestellen van een dozenopzetter

Controleer voor u een dozenopzetter bestelt de doosformaten: lengte, breedte, hoogte, kleinste en grootste. Weet het aantal dozen per uur op piekmomenten, hoeveel formaten u draait en hoe vaak u wisselt. Controleer de breedte van het plakband, de perslucht en stroomvoorziening op de verpakkingsplaats, en de beschikbare ruimte voor de machine.

Bepaal de doorstroomrichting en de hoogte van tafels en rollenbanen. De automatische dozensluiter na de dozenopzetter moet dezelfde doosformaten aankunnen. Een rollenbaan tussen de dozenopzetter, de vulplaats en de automatische dozensluiter transporteert de open dozen. Deze punten helpen om de machine op uw verpakkingslijn af te stemmen.

Tel het aantal dozen dat u per uur moet verpakken op piekmomenten. Bepaal of u een operator aan de machine wilt, zoals bij FLEX BOX, of een automatische opzetter zoals AUTOBOX of AUTOBOX10 nodig heeft.

Let op de doorstroomrichting. AUTOBOX neemt plano’s standaard rechts in en voert dozen links uit. De omgekeerde richting kan op maat worden gemaakt.

Stem de hoogtes van uw apparatuur af: FLEX BOX werktafel is instelbaar van 700 tot 800 mm, AUTOBOX is standaard 650 mm en tot 1000 mm op maat, AUTOBOX10 is 650 mm. Kies de plakbandbreedte bij de bestelling. De AUTOBOX is gespecificeerd voor -10 tot 40 °C en een luchtvochtigheid tot 98 procent, controleer dus of uw expeditiezone binnen deze grenzen blijft.

Als uw nieuwe machine samenwerkt met een automatische dozensluiter die u al heeft, vermeld dan het model en de werkhoogte van die sluiter in uw aanvraag. Zo kunnen de doosformaten en hoogtes voor beide machines worden gecontroleerd.

Vragen over dozenopzetters

Welke dozenopzetters tapen de bodem van de doos?

AUTOBOX en AUTOBOX10 tapen beide de bodem van de doos na het vouwen van de kleppen. FLEX BOX tapet de bodem niet; deze vouwt en houdt enkel de kleppen.

Hebben deze dozenopzetters perslucht nodig?

Alle drie de dozenopzetters in deze categorie werken op perslucht. Dit is nodig voor functies zoals zuigen, kleppen vouwen of de duwer aandrijven.

Hoeveel dozen per minuut kan elke dozenopzetter maken?

FLEX BOX maakt 6–7 dozen per minuut met een operator. AUTOBOX10 maakt 10–15 dozen per minuut. AUTOBOX haalt tot 16 dozen per minuut, afhankelijk van het doosformaat.

Kan één dozenopzetter verschillende doosformaten aan?

Ja, elke dozenopzetter kan worden ingesteld op verschillende doosformaten binnen het bereik. AUTOBOX10 slaat tot 10 doosformaten op en gebruikt een servo om de breedte in te stellen. AUTOBOX wordt voor de run ingesteld op het doosformaat. FLEX BOX is instelbaar op het doosformaat.
