Aggregaat 20 kW SDG20 – BAUDOUIN motor – Watergekoeld – Geluiddempend

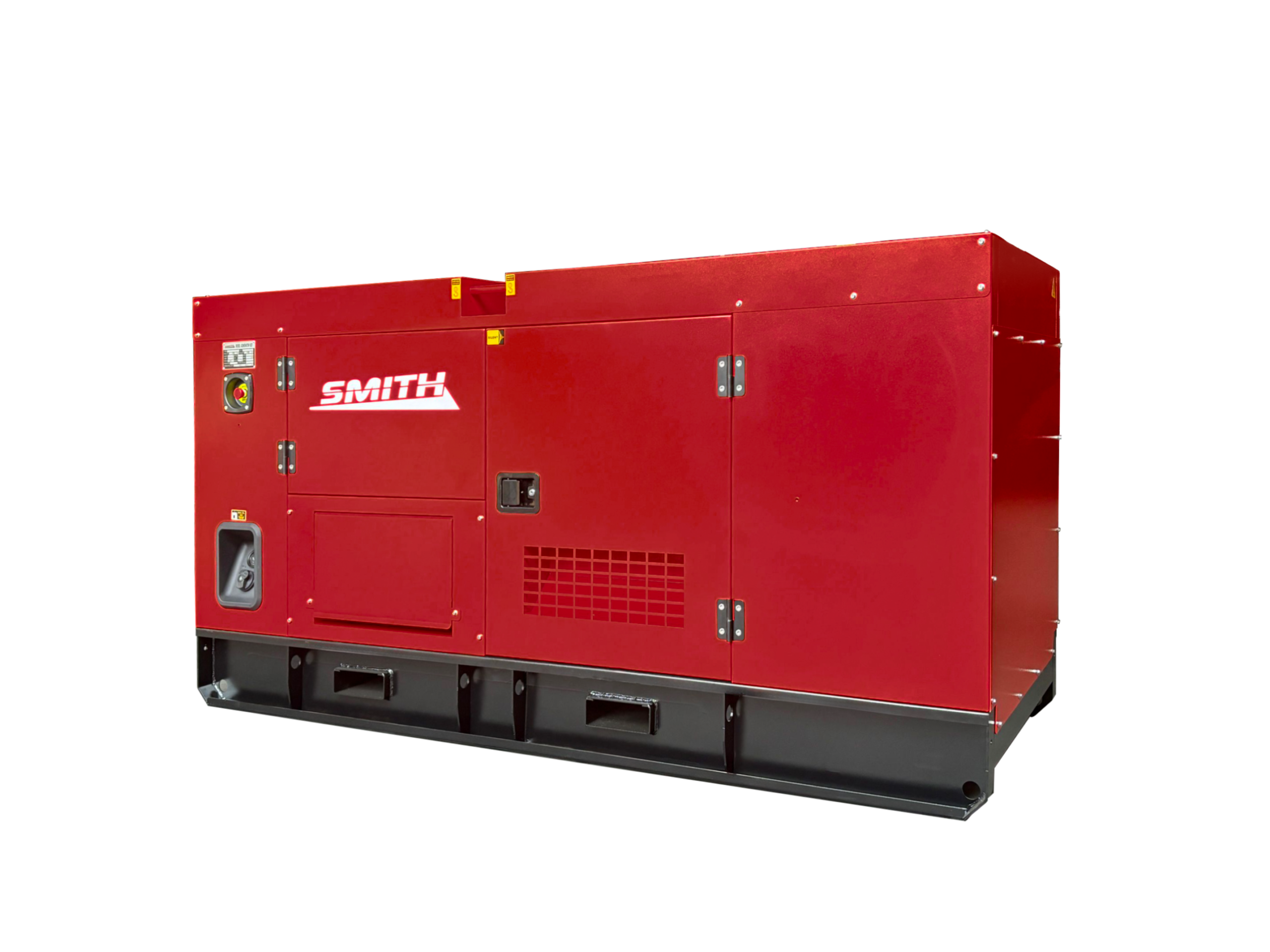

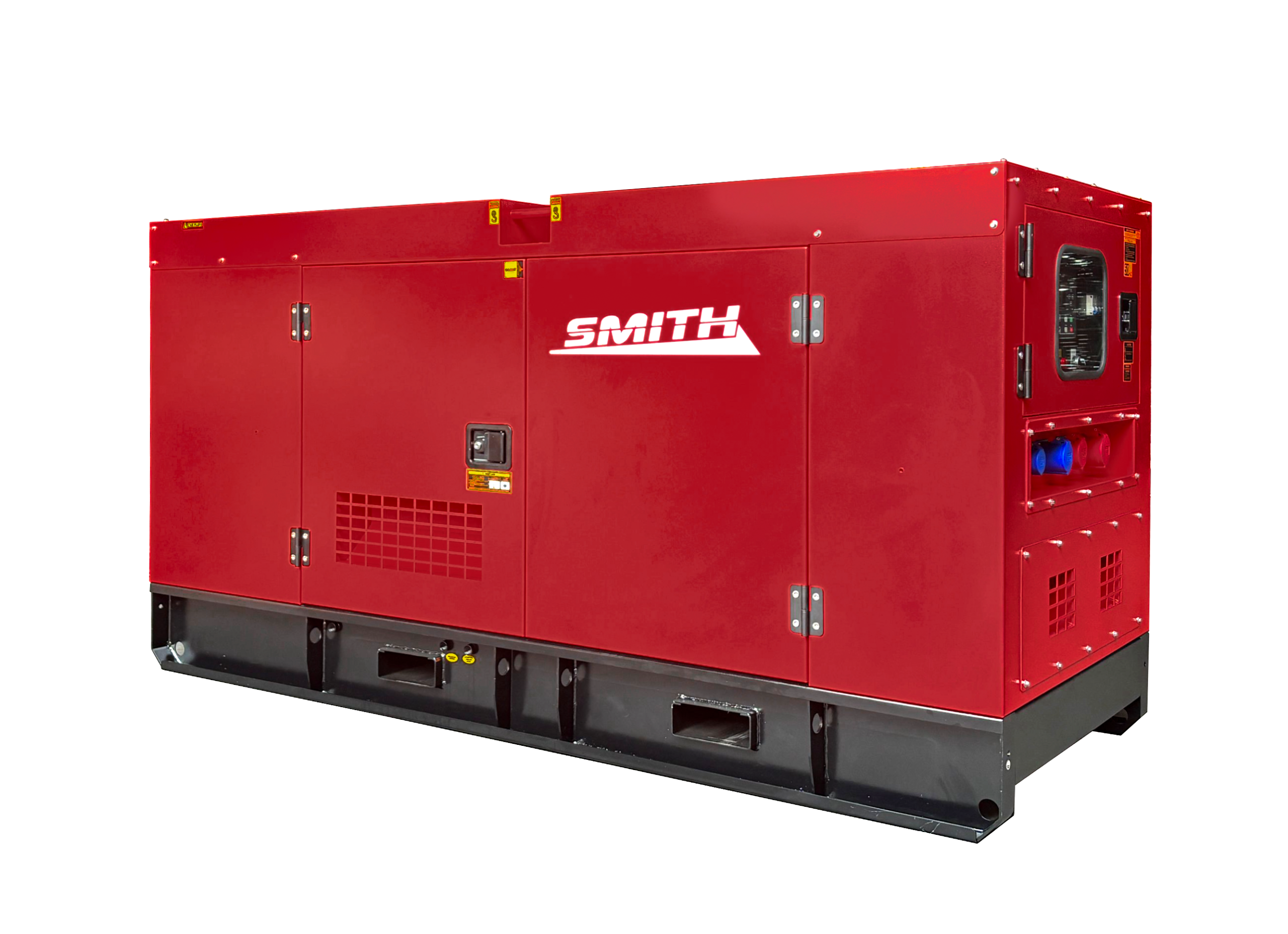

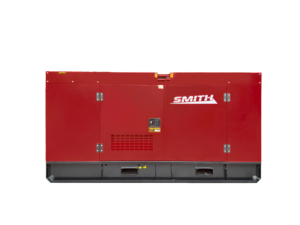

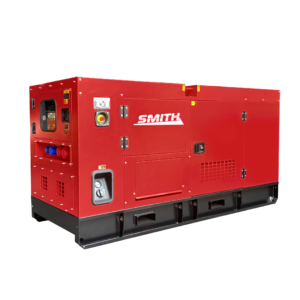

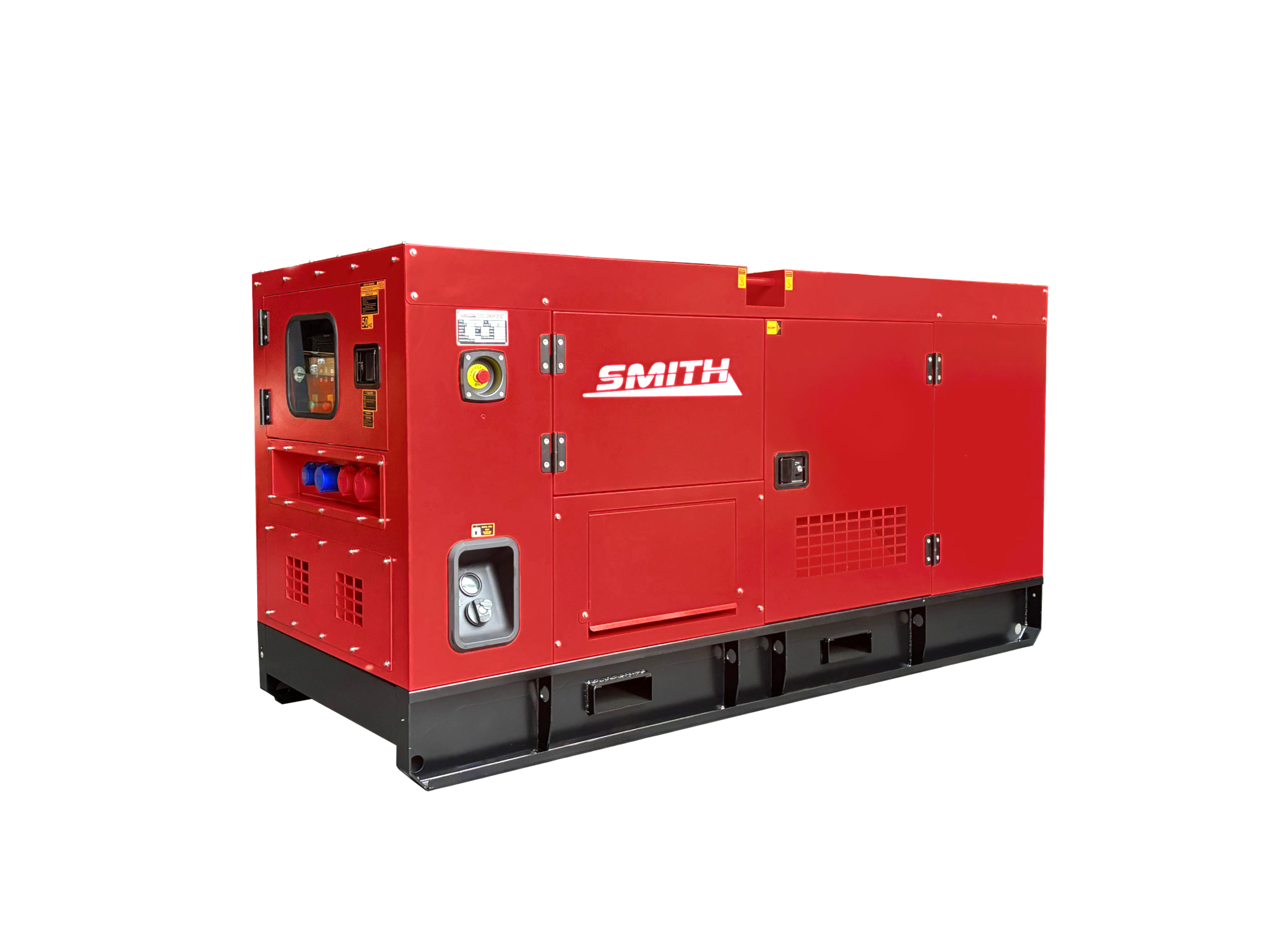

SDG20 geluidgedempte dieselgenerator

SDG20 is een 20 kW geluidgedempte dieselgenerator voor een gebouw of werf die moet blijven werken wanneer het net uitvalt. Hij staat in een eigen geluiddempende omkasting en start automatisch bij stroomuitval.

SDG20 dieselgenerator: toepassingen en sectoren

De SDG20 wordt ingezet in industriële bedrijven, commerciële gebouwen, werkplaatsen, werven, magazijnen, logistieke centra en landbouwbedrijven waar een stabiele noodstroomvoorziening of autonome stroom nodig is. Hij ondersteunt zowel enkel- als driefasige toestellen, waardoor hij geschikt is voor gemengde lasten zoals verlichting, pompen, compressoren, koeling, IT-systemen en automatisatie. De generator wordt vaak geplaatst als onderdeel van het noodstroomsysteem van een gebouw om de werking te garanderen bij stroomonderbrekingen.

Typische gebruikers zijn productiebedrijven, dienstverleners, landbouwbedrijven en ondernemingen die zich geen stilstand kunnen veroorloven door stroomonderbrekingen.

Hij levert 18 kW / 23 kVA primair vermogen en 20 kW / 25 kVA noodvermogen bij 230 V en 400 V, 50 Hz, zodat enkel- en driefasige lasten op hetzelfde toestel kunnen draaien.

De motor is een BAUDOUIN 4M06G25/5, watergekoeld, met een primair vermogen van 23 kW / 29 kVA. Dat is meer dan de generator vraagt, zodat hij niet op zijn limiet werkt wanneer het gebouw dat wel doet.

De SmartGen 6120 controller regelt de start, omschakeling en beveiliging, en rapporteert op afstand. De geïntegreerde ATS schakelt de belasting automatisch om, en de olie-, water- en luchtverwarming houden de motor startklaar bij koude.

Technische specificaties

Waarvoor dit aggregaat gebouwd is

• Start automatisch. Een aggregaat van 20 kW heeft geen nut als iemand het moet starten: de geïntegreerde ATS detecteert de stroomuitval, start de motor en schakelt de belasting over, en zet alles terug zodra het net hersteld is.
• Klaar voor de kou. Olie-, water- en luchtverwarming met temperatuursregelaar en elektrische waterpomp: de motor start bij de eerste poging in januari, niet pas bij de derde.
• Enkel- en driefasig. 230 V en 400 V uit één toestel, met Europese stopcontacten, zodat zowel kantoorapparatuur als machines op hetzelfde aggregaat werken.
• Watergekoeld. Een motor met watercircuit houdt zijn temperatuur bij urenlang vollast, waar een luchtgekoelde al stijgt.
• Stil genoeg voor buiten. De geluiddempende omkasting maakt een aggregaat aanvaardbaar achter een gebouw in plaats van in een machinekamer.
• Vanop bureau te volgen. De SmartGen 6120 ondersteunt monitoring op afstand, zodat u de status van het toestel kent voor u ernaartoe loopt.

Uitrusting

• 20 kW stille dieselgenerator in een geluiddempende omkasting
• Nominaal vermogen 18 kW / 23 kVA
• Noodvermogen 20 kW / 25 kVA
• Spanning 230 V en 400 V, 50 Hz
• Motor BAUDOUIN 4M06G25/5, watergekoeld
• Motor nominaal vermogen 23 kW / 29 kVA
• Controller SmartGen 6120 met afstandsmonitoring
• Geïntegreerde ATS automatische netovername
• Olie-, water- en luchtverwarmers met temperatuursregelaar
• Elektrische waterpomp
• 1 × 230 V en 1 × 400 V Europese stopcontacten
• Gewicht 750 kg, kist 205 × 85 × 115 cm
• 12 maanden garantie

Hoe de stroomovername werkt

1. De generator staat op een vlakke ondergrond met ruimte rond de omkasting voor lucht en onderhoud.
2. De ATS wordt aangesloten tussen het net en de verdeelkast van het gebouw.
3. Bij netuitval start de controller de motor en laat deze op toeren komen.
4. De ATS schakelt de belasting over op de generator, het gebouw draait verder op 230 V en 400 V zoals voorheen.
5. Wanneer het net terugkomt, wordt de belasting teruggeschakeld en draait de motor nog even na voor hij stopt.

Gebruik en onderhoud

• Brandstof. Een generator is maar zo goed als zijn tank. Plan het bijvullen op de uren dat u zonder net verwacht te zitten, niet voor een testrun.
• Test onder belasting. Maandelijks starten zonder belasting zegt weinig. Laat de generator enkele minuten het echte verbruik dragen.
• Olie en koelvloeistof. Controleer beide bij elke test. Een watergekoelde motor die koelvloeistof verliest, faalt precies wanneer u hem nodig hebt.
• De verwarmers. Laat de olie-, water- en luchtverwarmers op het net aangesloten, anders werkt de koude start waarvoor ze dienen niet.
• Lucht en uitlaat. De omkasting heeft vrije luchttoevoer en -afvoer nodig. Een generator in een hoek oververhit bij volle belasting.
• Onderhoud. Volg de motorgebruikuren, niet de kalender. Filters en riemen zijn goedkoop, een BAUDOUIN die drooggelopen is niet.

Voor u bestelt

De prijs vindt u op deze pagina. Een aggregaat wordt gekozen op basis van het vermogen dat het moet leveren, dus controleer dit voor u bestelt:

• Het vermogen in kW. 18 kW / 23 kVA continu, 20 kW / 25 kVA als noodstroom. Tel het aanloopvermogen van motoren bij, dat is meerdere keren hun nominaal vermogen.
• Fasen. 230 V en 400 V zijn beide mogelijk. Geef aan welke van uw verbruikers driefasig zijn.
• Automatisch of handmatig. De ATS is geïntegreerd, dus de omschakeling gebeurt automatisch. Een elektricien moet deze aansluiten op de verdeelkast.
• Waar het toestel komt te staan. 205 × 85 × 115 cm en 750 kg, met luchttoevoer en -afvoer en ruimte om de kap te openen voor onderhoud.
• Koude starts. De olie-, water- en luchtverwarming hebben een netaansluiting nodig aan het aggregaat.
• Grotere vermogens. Voor een fabriek of een volledig gebouw is er de SDG108 met 108 kW / 135 kVA.
