AUTOSHRINK automatische sealmachine met krimptunnel, tot 50 verpakkingen/min

AUTOSHRINK automatische sealmachine met krimptunnel

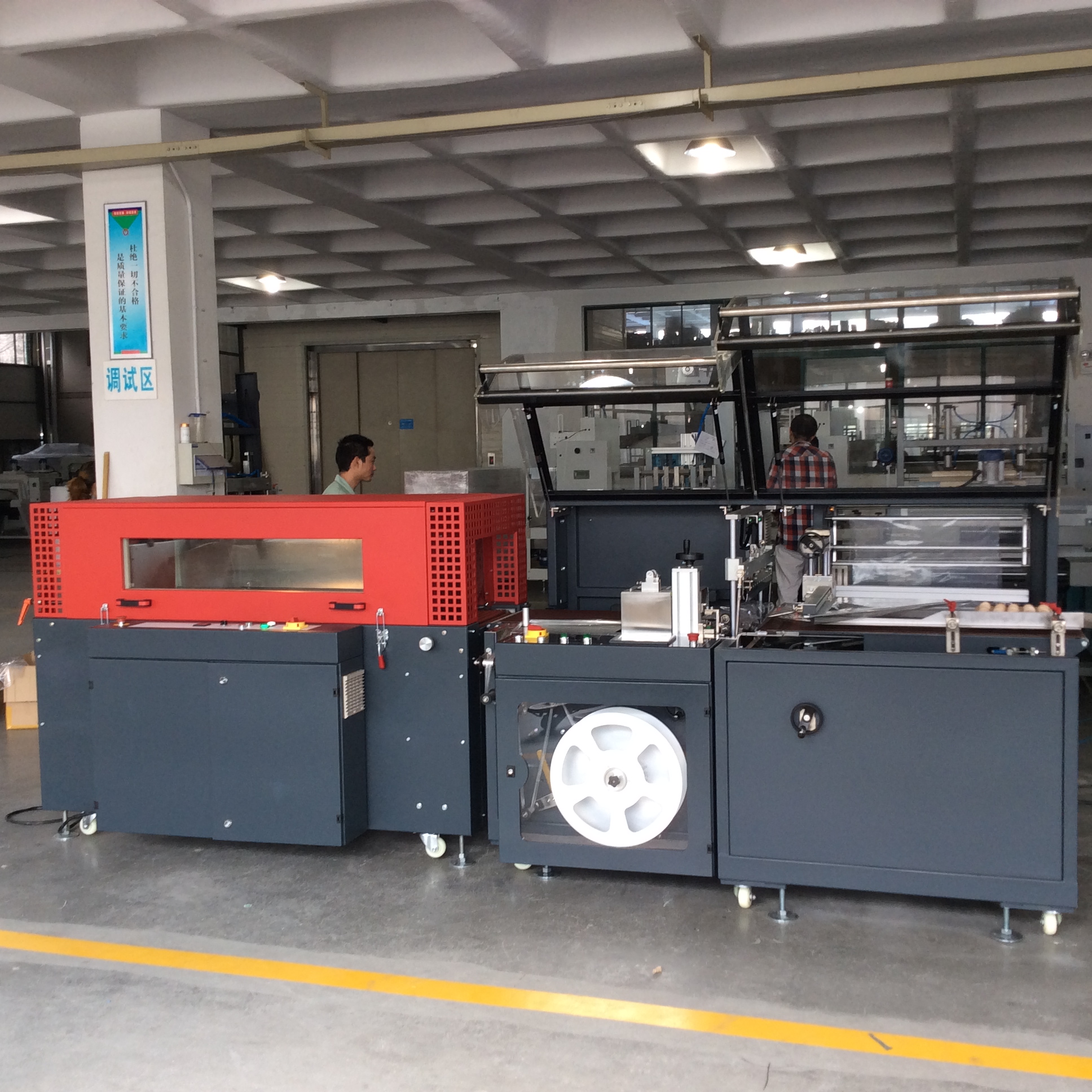

AUTOSHRINK is een automatische sealmachine met krimptunnel in twee delen: een automatische zijlasser wikkelt elk product in gevouwen folie en sealt het, en de krimptunnel krimpt de folie strak rond het product, tot 50 verpakkingen per minuut, afhankelijk van het product.

Geschikt voor producten van 90 × 90 × 10 mm tot 500 × 400 × 120 mm (L × B × H), met breedte plus hoogte tot 400 mm: enkele, regelmatige objecten met een vlakke onderzijde.

De sealer snijdt en sealt in minder dan een seconde per cyclus met een teflon-gecoate roestvrijstalen mes op 180–230 °C. De tunnel werkt rond 150 °C en heeft een ingang van 450 × 250 mm en een lengte van 1500 mm.

Beide machines werken op 3-fase 380 V; de sealer heeft ook perslucht nodig. De folie is POF, 0,01–0,03 mm dik. Een Siemens PLC met touchscreen bestuurt de sealer en een Siemens servomotor drijft deze aan.

Sectoren en toepassingen: AUTOSHRINK automatische sealmachine met krimptunnel

De AUTOSHRINK wordt gebruikt in de voedingsindustrie, cosmetica, drukkerijen, uitgeverijen, huishoudartikelen, elektronica en logistiek. Ze wikkelt enkele producten voor retail, zoals boeken, tijdschriften, dozen, schalen, kartons en consumentengoederen. De machine is geschikt voor producten die een heldere, strakke folie nodig hebben voor presentatie of bescherming tijdens opslag en transport. Ze wordt vaak geplaatst aan het einde van een verpakkingslijn, na het vullen of kartonneren, om een afgewerkte retailverpakking of een stof- en manipulatiebestendige wikkel voor distributie te voorzien.

Technische specificaties

AUTOSHRINK op video

▶

Wat de lijn doet voor uw verpakking

• In één lijn gewikkeld en gekrompen. De sealmachine wikkelt en sealt, de tunnel krimpt: het product komt afgewerkt eruit.
• Tot 50 verpakkingen per minuut. Producten worden op de band aangevoerd en verpakt zonder operator ertussen.
• Snel en proper geseald. Minder dan een seconde per cyclus, met een Teflon-gecoat mes dat niet kleeft.
• Instellen via touchscreen. Automatische en manuele modus, parameters en shiftoutput op het scherm.
• Stopt automatisch. Als een product onder het mes blijft, stopt de sealmachine tot het verwijderd en gereset is.
• Bekende componenten. Siemens PLC en servomotor, elektrische onderdelen van Schneider, OMRON en FOTEK.

Sealmachine, tunnel en besturing

• Automatische krimpverpakkingslijn: automatische zijdelingse sealmachine en krimptunnel
• Tot 50 verpakkingen per minuut, afhankelijk van het product
• Producten 90 × 90 × 10 tot 500 × 400 × 120 mm, breedte + hoogte tot 400 mm
• Snijden en sealen in minder dan 1 s per cyclus, mes 180–230 °C, Teflon-gecoat
• Krimptunnel ongeveer 150 °C, ingang 450 × 250 mm, 1500 mm lang

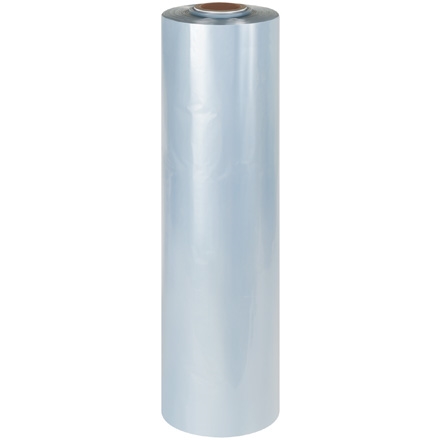

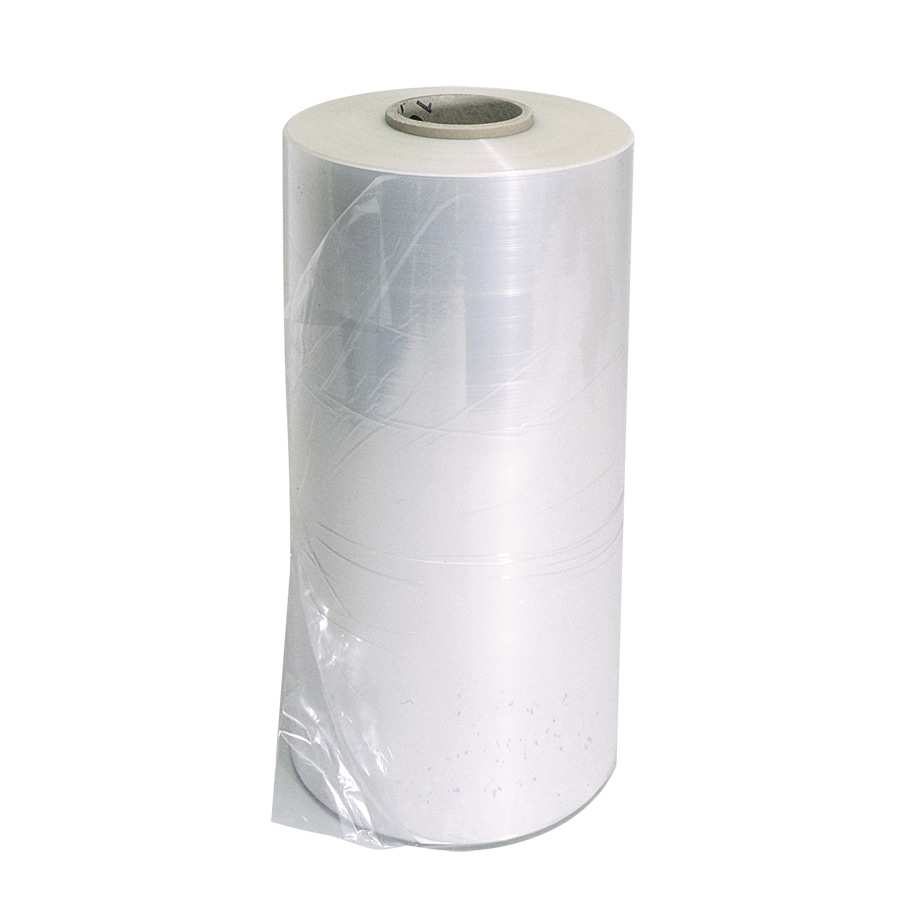

• POF-folie 0,01–0,03 mm, folierol tot 250 mm diameter en 550 mm breed
• Siemens PLC met touchscreen, Siemens servomotor, Schneider frequentieregelaar
• Transportband 30 m/min, werktafel 850 mm hoog
• Afvalfolie wordt op een rol gewikkeld
• 3-fasig 380 V, perslucht tot 0,3 MPa

Operatorstaken en proces: AUTOSHRINK automatische krimpverpakkingsmachine

De operator controleert de folietoevoer en het afvoeren van afvalfolie, en inspecteert de afgewerkte verpakkingen op seal-kwaliteit en foliekrimp. Bij verandering van productformaat of folietype kan het nodig zijn de folielengte en de messentemperatuur regelmatig aan te passen.

Hoe gebruikt u de AUTOSHRINK

1. Zet de hoofdschakelaar aan en stel de temperaturen in van het horizontale en verticale mes.
2. Plaats de folierol op de houder, leid de folie door de scheidingsplaten en aandrukrollen, en voer de afvalstrook naar de afvalrol.
3. Stel de hoogte van de scheidingsplaat en de mesunit af op het product: de meslijn 10–20 mm onder het midden van de producthoogte.
4. Stel de bandbreedte in, controleer de perslucht en start de automatische modus via het touchscreen.
5. Leg de producten op de invoerband langs de zijgeleider: de sealmachine wikkelt en sealt ze, en de tunnel krimpt de folie.

Instellingen en onderhoud

• Folielengte per product. In te stellen op het touchscreen als de vertraging voor de snede; begin rond 0300 voor korte producten en 0500 voor hoge, en pas aan na enkele verpakkingen.
• Messentemperatuur. 180–230 °C. Een seal die openscheurt wijst op te lage temperatuur, te korte snijtijd of een versleten mes.
• Perslucht. Houd onder 0,3 MPa en tap regelmatig het water af uit de luchtfilterregelaar.
• Dagelijks onderhoud. Na elke shift het folieresidu van het mes vegen met een zachte doek, best vlak na het uitschakelen, bij 90–100 °C.
• Reiniging. Kunststof onderdelen met een zachte doek en reinigingsmiddel, nooit met water of solventen.
• Wat niet verpakken. Losse of natte producten, onverpakte vloeistoffen, ontvlambare of explosieve goederen en spuitbussen. Gebruik voor voeding folie geschikt voor voedingsmiddelen.

Kiezen en voorbereiden voor AUTOSHRINK

Veelgemaakte fouten zijn folie gebruiken die te dik of te dun is voor het product, de messentemperatuur te laag of te hoog instellen, of onregelmatige of onstabiele producten invoeren. Om storingen te vermijden, zorg dat de producten correct gespreid zijn en dat de invoerband op de juiste breedte staat. Voor het beste resultaat test u de folie en instellingen met uw eigen producten voor u volledig opstart.

Voor u een krimplijn bestelt

De prijs wordt op deze pagina getoond. Enkele details bepalen of de lijn geschikt is voor uw verpakking: controleer ze voor u bestelt, of stuur ze ons door en wij overlopen ze samen met u.

• Productafmeting. Van 90 × 90 × 10 mm tot 500 × 400 × 120 mm, met breedte + hoogte tot 400 mm; enkelvoudige producten met vlakke onderzijde.
• Capaciteit. Tot 50 verpakkingen per minuut, afhankelijk van het product.
• Folie. POF, 0,01–0,03 mm, op rollen tot 550 mm breed en 250 mm diameter.
• Aansluitingen. 3-fase 380 V voor beide machines (de sealer 3 kW) en perslucht.
• Ruimte. Sealer circa 2000 × 1325 × 1300 mm, tunnel 1800 × 1000 × 1320 mm; samen ongeveer 3,8 m lang.
• Levering. Twee machines: de sealer 500 kg en de tunnel 300 kg, met een set wisselstukken.
