Tafelmodel etiketten plakmachine T160LB – 30-80 stuks/min

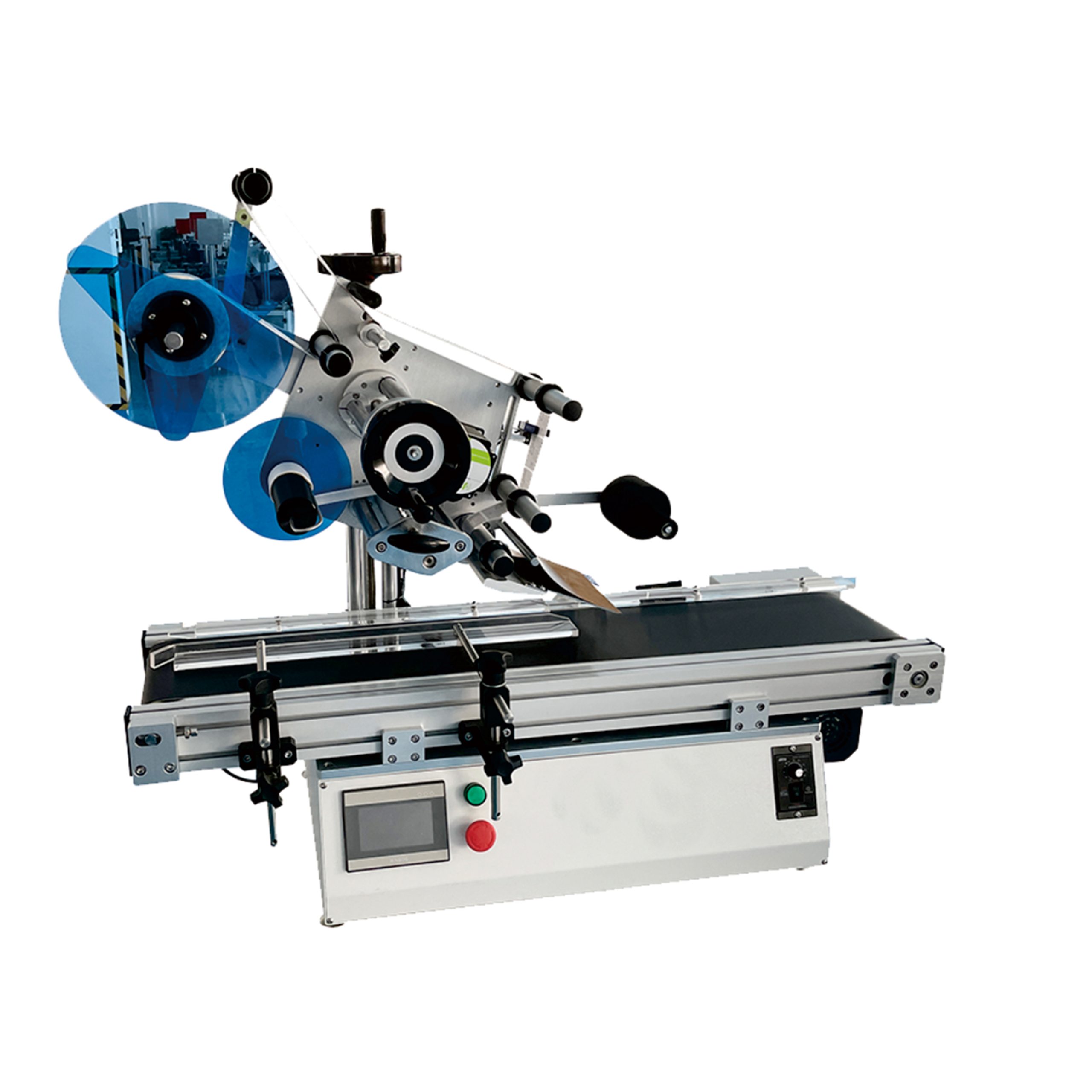

T160LB tafelmodel etiketteermachine

T160LB is een tafelmodel etiketteermachine voor vlakke oppervlakken. Ze staat op een werkbank, neemt 1100 × 1000 mm in beslag en doet het werk van twee personen met een rol etiketten. Maar dan telkens op exact dezelfde plaats.

T160LB in productie en verpakking

De T160LB tafelmodel etiketteermachine wordt gebruikt in productie-, verpakkings- en logistieke omgevingen waar vlakke productoppervlakken nauwkeurig en herhaalbaar geëtiketteerd moeten worden. Typische toepassingen zijn dozen, zakjes, schalen, platte flessen en stijve onderdelen met een uniforme bovenzijde. Ze is geschikt voor sectoren zoals elektronica, cosmetica, farmaceutica en voedingsverwerking, waar nauwkeurige etikettering vereist is voor conformiteit en traceerbaarheid. Loonverpakkers en bedrijven die batchproductie of etikettering van meerdere producten uitvoeren, profiteren van haar vermogen om een breed gamma productafmetingen te verwerken zonder veel vloeroppervlakte in te nemen.

Ze etiketteert 30 tot 80 stuks per minuut en plaatst het etiket met een nauwkeurigheid van ±1 mm. Het product wordt gedetecteerd door een fotocel, het etiket wordt van de drager gehaald en een rol drukt het aan.

Etiketten kunnen 6 tot 250 mm lang en 20 tot 160 mm breed zijn, en de producten 40 tot 300 mm lang, 40 tot 200 mm breed en 0,2 tot 100 mm hoog. De rol mag tot 260 mm diameter hebben op een kern van minstens 75 mm.

De transportband en de etiketteerkop worden aangedreven door een stappenmotor, en de kop is instelbaar in hoogte en diepte. De machine verbruikt ongeveer 765 W via een 110 V- of 220 V-stopcontact.

Operatorstaken en workflow met de T160LB

Routinecontroles omvatten het reinigen van de rollen en sensoren, het verwijderen van lijmresten en het controleren van de zekering. Door de machine en haar omgeving schoon en droog te houden, voorkomt u vastlopers en sensorfouten. Operators dienen bij de start van elke shift of batch de leesbaarheid en positie van het etiket te controleren en periodiek monsters te nemen om blijvende conformiteit met de etiketteringsvereisten te verzekeren.

Technische specificaties

T160LB etiketteermachine op video

▶

Wat een kleine etiketteerder verandert

• Elke keer op dezelfde plaats. ±1 mm in plaats van op het oog, wat een klant als eerste ziet wanneer een doos op het rek staat.
• Past op een werkbank. 1100 × 1000 × 800 mm, dus de machine kan in een inpakruimte zonder de lijn te verbouwen.
• 30 tot 80 stuks per minuut. 1800 tot 4800 per uur, wat meer is dan iemand met de hand kan doen op een dag.
• Lange producten. Tot 300 mm lang, dat is 50 mm meer dan het grotere model A175LB aankan.
• Grote rollen. Tot 260 mm diameter op een kern van 75 mm, zodat de machine langer draait tussen rolwissels.
• Een gewoon stopcontact. Ongeveer 765 W bij 110 V of 220 V. Geen perslucht nodig.

Uitrusting

• Tafelmodel vlakke etiketteermachine, model TFLB160
• Etiketteersnelheid 30–80 stuks/min
• Etiketteernauwkeurigheid ±1 mm
• Etiketformaat 6–250 mm lang, 20–160 mm breed
• Productformaat 40–300 × 40–200 × 0,2–100 mm
• Etiketrol tot 260 mm diameter, kern minimaal 75 mm
• Aandrijving met stappenmotor
• Looprichting van links naar rechts
• Etiketteerkop verstelbaar in hoogte en voor-achterwaarts
• Voeding 110 V of 220 V, 50–60 Hz, circa 765 W
• Machine 1100 × 1000 × 800 mm, 130 kg
• 12 maanden garantie

Hoe een etiket wordt aangebracht

1. Plaats de rol op de invoer, leid de drager over de afstrijkplaat naar de oproller en stel de rem in zodat de tape strak blijft.
2. Stel de hoogte en voor-achterpositie van de kop in, en bepaal de etiketpositie op het bedieningspaneel.
3. Leg de producten één voor één op de transportband tussen de geleiders.
4. De fotocel detecteert het product, het aandrijfsysteem geeft het etiket vrij en de afstrijkplaat reikt het aan.
5. De rol drukt het etiket aan en het product verlaat de etiketteermachine voorzien van etiket.

Instellingen en onderhoud

• Etiketpositie. De vertraging tussen de fotocel en de kop bepaalt waar het etiket terechtkomt. Pas deze aan in kleine stappen en controleer op een echt product.
• Tapespanning. De rem en de geleiderollen houden de drager strak. Een losse tape zorgt ervoor dat een etiket scheef wordt aangebracht.
• Kophoogte. Stel deze in op de hoogte van het product zodat het etiket vlak wordt aangebracht en niet over het oppervlak wordt gesleept.
• Productgeleiders. Het product moet evenwijdig aan de etikettape lopen, anders wordt het etiket telkens schuin aangebracht.
• Reiniging. Verwijder papiersnippers, reinig de rollen en de elektrische kast met alcohol of een neutraal reinigingsmiddel, en maak de sensorlens schoon met een zachte borstel. Gebruik nooit zure reinigers of iets dat krassen maakt.
• Regelmatige controles. Vervang de zekering wanneer deze veroudert en spray antiroestolie op de stalen onderdelen. De machine werkt het best bij kamertemperatuur, niet in vocht of dampen.
• Om veelgemaakte fouten te vermijden, controleer dat alle producten een vlak, stabiel bovenoppervlak hebben binnen het opgegeven formaatbereik, en dat de etiketten compatibel zijn met zowel de etiketteermachine als het productoppervlak. Controleer dat de geleiders zijn ingesteld zodat er geen zijdelingse speling is, en dat de etiketrol is geladen met de drager strak. Bij wijziging van etiket- of productformaat voert u best een korte validatiebatch uit om de instellingen te bevestigen vóór volledige productie.

Voor u bestelt

De prijs vindt u op deze pagina. Een etiketteermachine wordt gekozen op basis van uw product en het etiket, dus controleer deze punten voor u bestelt:

• Productafmetingen. 40–300 mm lang, 40–200 mm breed en 0,2–100 mm hoog, met een vlakke bovenzijde.
• Etiketafmetingen. 6–250 mm lang en 20–160 mm breed. Voor etiketten tot 175 mm breed kiest u de A175LB.
• Capaciteit. 30–80 stuks per minuut, dat is 1800 tot 4800 per uur. Voor een snellere lijn etiketteert de A175LB 40 tot 120 per minuut.
• Werktafel. 1100 × 1000 × 800 mm en 130 kg, de tafel moet dit gewicht dragen en stabiel staan.
• Rolafmetingen. Tot 260 mm diameter op een kern van minstens 75 mm. Bestel de etiketten passend.
• Levering. De machine wordt geleverd in een kist van 126 × 92 × 74 cm, 150 kg bruto.

T160LB tafelmodel etiketteermachine: selectie en integratie

Bekijk voor u de T160LB kiest uw productiedoelstellingen, product- en etiketafmetingen en beschikbare werkruimte. Bepaal het benodigde aantal gelabelde eenheden per uur op basis van echte productiedata, inclusief shiftdoelen en omsteltijden. Kies een machine met voldoende marge voor opstart, operatorinterventies en het wisselen van etikettenrollen. Controleer of al uw huidige en geplande SKU’s binnen de product- en etiketafmetingen van de machine passen, zodat u geen maatwerk of extra apparatuur nodig heeft. Voor producten buiten het opgegeven bereik kiest u beter een ander model.

Plaats de machine op een stabiele, vlakke ondergrond die het gewicht en de afmetingen aankan. Zorg voor voldoende ruimte voor beladen, ontladen en onderhoud. Gebruik de machine in een schone, droge ruimte met stabiele temperatuur en minimale trillingen. Voorzie standaard netstroom en een goede aarding voor veiligheid en signaalstabiliteit. Houd een voorraad compatibele zelfklevende etiketten en basis-slijtdelen aan om stilstand te beperken.
