Inline palletwikkelaar SMARTWRAP S3 volautomatisch

SMARTWRAP S3 inline palletwikkelaar

SMARTWRAP S3 is een inline palletwikkelaar: hij staat in een transportlijn, de pallet komt automatisch binnen, de machine wikkelt deze en de pallet vertrekt via de transportband. Niemand hoeft de pallet aan te voeren, de folie aan te brengen of af te snijden, de machine klemt, snijdt en last de folie volledig automatisch.

Hij verwerkt pallets tot 3000 kg met een ladingdiagonaal van 1753 mm op een 2000 mm draaitafel waarvan de hoogte verstelbaar is over 550 mm, zodat hij op de hoogte van de transportband kan worden ingesteld.

De machine wikkelt 30 tot 40 pallets per uur tot een hoogte van 3200 mm. De draaitafel draait aan 0–15 tpm en de aangedreven folietoevoer rekt de folie 300 % bij een constante kracht, zodat elke pallet identiek wordt gewikkeld.

Het folietouwsysteem trekt de folie tot een touw onderaan de lading, waardoor de goederen aan de pallet worden vastgemaakt. De machine is gebouwd op een draairing met dubbele nylonrollen van roestvrij staal 201, wordt aangestuurd door een SIEMENS PLC met een 7-inch touchscreen en weegt 980 kg.

Toepassingen en integratie van de SMARTWRAP S3

De SMARTWRAP S3 wordt gebruikt in distributiecentra, productiebedrijven en logistieke hubs waar een hoge doorvoer en een consistente palletzekering vereist zijn. Hij is geschikt voor bedrijven die werken met FMCG, voeding en dranken, bouwmaterialen, chemicaliën, papier en consumentengoederen. De machine is ontworpen voor integratie in geautomatiseerde transportlijnen, waar hij pallets rechtstreeks ontvangt van voorgaande processen zoals palletiseren of orderpicking, ze wikkelt en verder stuurt voor opslag of verzending.

Typische ladingen zijn dozen, zakken, vaten, krimpverpakte bundels en onregelmatig gevormde goederen op pallets gestapeld. Het folietouwsysteem is vooral nuttig voor ladingen die risico lopen te verschuiven of om te vallen tijdens transport, omdat het de goederen aan de palletbasis vastmaakt. De SMARTWRAP S3 kan manueel wikkelen vervangen in lijnen waar snelheid, consistentie en operatorveiligheid belangrijk zijn.

Technische specificaties

SMARTWRAP S3 palletwikkelaar op video

▶

Wat de palletwikkelaar doet voor uw verzending

• De pallet komt en vertrekt automatisch. Geïntegreerd in een transportlijn werkt de palletwikkelaar zonder operator: binnen, gewikkeld, buiten.
• De folie wordt door de machine gehanteerd. Ze klemt de folie bij de start, snijdt ze af op het einde en last het uiteinde met warmte. Niemand hoeft aan de lading te komen.
• 3000 kg en tot 3200 mm. Zware pallets en hoge ladingen gaan door dezelfde palletwikkelaar, op een draaitafel van 2000 mm.
• 300 % voorrek bij een constante kracht. Eén meter folie wordt drie meter en de spanning blijft gelijk van de eerste tot de laatste wikkeling.
• Een koord dat de lading aan de pallet bindt. Het folietouwsysteem houdt de goederen en de pallet samen, wat ervoor zorgt dat een lading rechtop blijft staan op een vrachtwagen.
• Onderdelen die worden onderhouden, niet vervangen. SIEMENS besturing, SICK sensor, OMRON relais, een zwenkring en roestvrijstalen rollen.

Folie, draaitafel en besturing

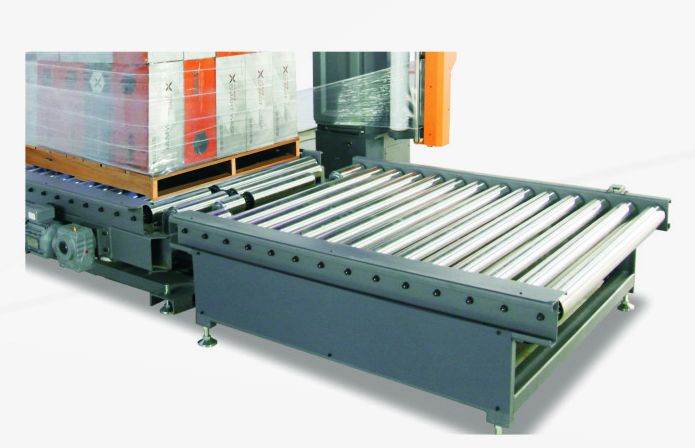

• Inline machine: de pallet komt aan en vertrekt via de transportband
• Automatisch folieklemmen, snijden en lassen
• Maximale lading 3000 kg, ladingdiagonaal 1753 mm
• Draaitafel 2000 mm, 0–15 tpm, hoogte verstelbaar over 550 mm
• Wikkelhoogte tot 3200 mm
• 30–40 pallets per uur
• Aangedreven folietoevoer met 300 % voorrek en constante foliekracht
• Folietouwsysteem

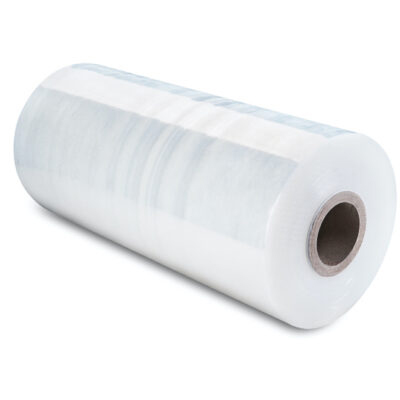

• Rekfolie 500 mm breed, rol tot 250 mm doorsnee
• Zwenkring-draaitafel met dubbele nylon rollen, roestvrij staal 201, 89 mm
• SIEMENS PLC en 7-inch touchscreen, SICK sensor, X-Line frequentieregelaar
• Veiligheidsgordel in de kolom, gelaserd stalen en ABS-frame
• 380 V / 220 V, 50 Hz; weegschaal op aanvraag

Hoe de SMARTWRAP S3 werkt in een lijn

1. Plaats de rol rekfolie, 500 mm breed, op de foliewagen en leid deze door de voorrekrollen.
2. Stel het programma in op het touchscreen: het aantal wikkelingen onderaan, in het midden en bovenaan, de draaitafelsnelheid en de foliekracht.
3. De transportband brengt de pallet op de draaitafel en de machine start automatisch.
4. De machine klemt de folie, wikkelt de lading van onder naar boven en terug, maakt een folietouw onderaan, en snijdt en last vervolgens het uiteinde.
5. De pallet vertrekt via de transportband en de volgende komt eraan.

Instellingen en onderhoud

• Programma. Wikkelingen onderaan, in het midden en bovenaan, draaitafelsnelheid en foliekracht worden ingesteld op het SIEMENS touchscreen en opgeslagen per ladingstype.
• Foliekracht. De toevoer houdt een constante kracht aan, die wordt ingesteld per lading: stevig voor een stabiele pallet, zachter voor een lichte of onregelmatige pallet.
• Folie. Rekfolie 500 mm breed, rollen tot 250 mm doorsnee; de machine rekt deze tot 300 % uit.
• Draaitafelhoogte. Verstelbaar over een bereik van 550 mm, zodat de palletwikkelaar op de hoogte van de transportband kan worden ingesteld.
• Onderhoud. Schakel de palletwikkelaar uit voor elk werk. Houd de rollen en de snij- en lasunit vrij van folie, en controleer de zwenkring, de riemaandrijving en de veiligheidsgordel in de kolom.

SMARTWRAP S3 bedieningtaken en procescontroles

Controleer voor aanvang van de shift of de foliewagen, rollen en snij-/lasunit vrij zijn van folieresten en vuil. Controleer de uitlijning van de transportband en zorg dat de veiligheidsgordel in de kolom intact is. Let tijdens het werken op tekenen van foliescheuren, ongelijke wikkeling of pallets die niet gecentreerd op de draaitafel staan.

Voor u een palletwikkelaar bestelt

De prijs staat op deze pagina. Een inline palletwikkelaar is altijd deel van een lijn, dus enkele details bepalen hoe hij wordt opgebouwd: controleer deze voor u een offerte vraagt, of bezorg ze ons en wij overlopen ze samen met u.

• De lijn. De palletwikkelaar wordt ingebouwd in een transportlijn; geef de hoogte van de transportband en de zijde waar de pallets binnenkomen door.
• Pallet. Tot 3000 kg, ladingdiagonaal tot 1753 mm, op een draaitafel van 2000 mm.
• Ladinghoogte. Tot 3200 mm.
• Capaciteit. 30 tot 40 pallets per uur.
• Ruimte en levering. De palletwikkelaar meet 2000 × 1800 × 3700 mm en weegt 980 kg; een weegschaal kan op aanvraag worden ingebouwd.

De SMARTWRAP S3 kiezen en installeren

Bevestig voor u de SMARTWRAP S3 kiest dat de palletafmetingen, het gewicht en de hoogte in uw werking overeenkomen met de specificaties van de palletwikkelaar. Controleer de beschikbare ruimte voor installatie, inclusief toegang voor het wisselen van folierollen en onderhoud. De hoogte van de transportband moet binnen het verstelbereik van de draaitafel vallen, en de richting van de palletstroom moet worden opgegeven voor correcte integratie.

Veelgemaakte fouten zijn folierollen gebruiken buiten de opgegeven breedte of diameter, de foliekracht te hoog instellen voor lichte of onstabiele ladingen, of de transportband en draaitafel niet vrijhouden van obstakels. Om stilstand te vermijden, zorg dat de palletwikkelaar wordt geïnstalleerd op een plaats met een stabiele stroomvoorziening.

Bij het plannen van de lijn, denk aan de volgorde van de op- en afgaande apparatuur, zoals palletiseerders, etiketteerders of stretchhooders, om een vlotte palletstroom te verzekeren.
