    SMITH Zelfheffende elektrische stapelaar 500kg 1500mm

    De zelfheffende elektrische stapelaar is geschikt voor het laden, lossen en verplaatsen van goederen met palletten, en kan samen met de goederen op en neer voertuigen vervoeren. Hij kenmerkt zich door zijn compacte formaat, vlotte werking, uitstekende prestaties en gebruiksgemak. De automatische klimmende heftruck bestaat uit een hefcilinder, binnen- en buitendeurstaandercomponenten, frame, beweegbare deurzitting, hefvork en handgreep, stroomvoorziening en andere elektrische componenten.

    De SMITH zelfheffende elektrische stapelaar is een veelzijdig en efficiënt logistiek toestel dat materiaalbehandeling eenvoudiger en veiliger maakt. Met een maximale draagkracht van 500kg en een hefhoogte van 1500mm is deze stapelaar ideaal voor bestelwagens en vrachtwagens. Een van de belangrijkste kenmerken van de SMITH zelfheffende elektrische stapelaar is het zelfheffende mechanisme. Dit betekent dat de stapelaar zichzelf in de bestelwagen of vrachtwagen kan heffen. Het zelfheffende mechanisme maakt de SMITH stapelaar bovendien ergonomischer en gebruiksvriendelijker. Personeel hoeft niet langer hun rug of armen te belasten bij het heffen van zware lasten, wat het risico op arbeidsongevallen vermindert en de productiviteit verhoogt.

    Bovendien zorgt het compacte ontwerp en de kleine draaicirkel van de stapelaar ervoor dat hij eenvoudig te manoeuvreren is in krappe ruimtes, zoals smalle gangen of drukke opslagplaatsen. Een ander voordeel van de SMITH zelfheffende elektrische stapelaar is zijn duurzaamheid en betrouwbaarheid. De stapelaar is vervaardigd uit hoogwaardige materialen, zoals staal en aluminium, die bestand zijn tegen intensief gebruik en zware omstandigheden. Het hydraulisch systeem is bovendien onderhoudsvrij, waardoor de operator zich kan concentreren op zijn taken zonder zich zorgen te maken over stilstand of herstellingen. Op het vlak van veiligheid is de SMITH zelfheffende elektrische stapelaar uitgerust met verschillende functies ter bescherming van zowel de operator als de lading.

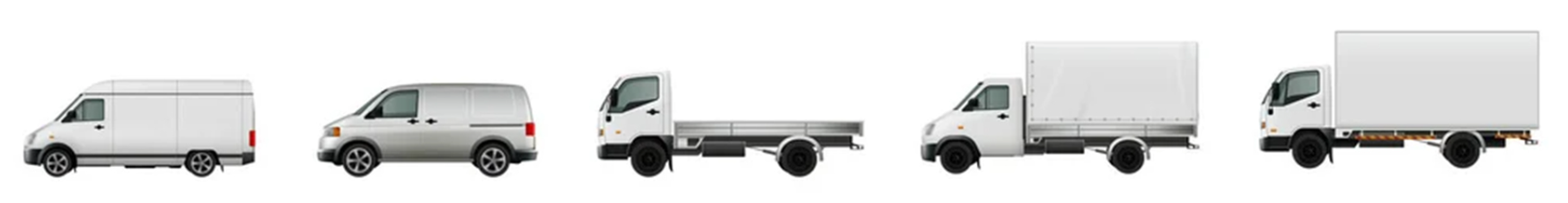

    Toepassingen van zelfladende palletwagen

    De zelfladende palletstapelaar is geschikt voor verschillende bestelwagens en vrachtwagens, waaronder bestelwagens, vrachtwagens en containertrailers.

    Toepassingen van zelfheffende elektrische meeloopstapelaar SMITH 500kg 1500mm



    Afmetingen en belangrijkste kenmerken van Zelfladende Elektrische Stapelaar SMITH

    • Totale lengte: 1555mm
    • Totale breedte: 790mm
    • Totale hoogte: 1817mm
    • Min. draaicirkel: 1120mm
    • Vorkafmeting: 540*1150mm
    • Curtis-controller
    • Batterij (2*12V/75AH)
    • Externe lader (24V/10A)
    • Oplaadtijd: 7-8 uur
    • Werktijd: 50 werkcycli (laden en lossen met lading telt als 1 cyclus)



    Video van SMITH zelfheffende elektrische stapelaar



    Belangrijkste kenmerken van SMITH zelfheffende elektrische stapelaar

    • Dubbel oliecircuitregelsysteem:
      De elektrische stapelaar is uitgerust met een dubbel oliecircuitregelsysteem, waardoor u de bewegingen nauwkeurig kunt regelen. De bidirectionele beweging van de cilinderzuigerstang is een belangrijk kenmerk en zorgt voor aanpasbaarheid in diverse werksituaties.
    • Onafhankelijk binnenste deurframe:
      De autonomie van het binnenste deurframe is een onderscheidend kenmerk. Rechtstreeks verbonden met de vorkbout, zorgt de verticale beweging ervoor dat er geen rolplaatoverdracht nodig is, wat het hefproces vereenvoudigt.
    • Verplaatsbare deurzitting:
      De deurzitting, ontworpen voor relatieve beweging bij het heffen van het rek of de vork, schuift uit wanneer de goederen het platformniveau bereiken. Deze naadloze cyclus verhoogt de efficiëntie van de werking.



    Kenmerken van SMITH zelfheffende elektrische stapelaar

    1. Veelzijdige functionaliteit: Integreert transport-, stapel- en klimfuncties voor een multifunctionele oplossing voor materiaalbehandeling.
    2. Efficiënt laden en lossen: Kan in de laadruimte rijden, waardoor het een waardevolle hulp is voor auto- en vrachtwagenchauffeurs bij het behandelen van goederen.
    3. Lichtgewicht en gebruiksvriendelijk: Ontworpen voor eenvoudig gebruik dankzij de lichte constructie, wat zorgt voor een comfortabel gebruiksgemak.
    4. Verbeterde wendbaarheid: Uitgerust met steunpoten met een zwenkend geleidewiel, waardoor het toestel vlot in de laadruimte kan worden geduwd. Daarnaast zorgt een dubbele schakelcilinder voor een vlotte vergrendeling en hefbewegingen in afwisselende volgorde.



    Specificaties van SMITH zelfheffende elektrische stapelaar 500kg 1500mm

    Model SXCDS0515
    Capaciteit 500 Q(Kg)
    Lastzwaartepunt 400 C(mm)
    Type heffing Elektrisch
    Bedieningstype Meeloop
    Materiaal Nylon/PU
    Wielbasis 850 y(mm)
    Voorwielbasis 380 W1(mm)
    Achterwielbasis 672 b10(mm)
    Aantal stuur-/draag-/balanswielen 2/2/6
    Draagwielgrootte Φ80×50 mm
    Stuurwielgrootte Φ100×45 mm
    Balanswielgrootte Φ40×30 mm
    Afmeting van het hulpwiel Φ30×30 mm
    Min. vorkhoogte 90 mm
    Max. vorkhoogte 1300 h3(mm)
    Buitenbreedte van de vork 540 W3(mm)
    Binnenbreedte van de vork 220 mm
    Vorklengte 1150 L(mm)
    Afmeting enkele vork 160X60 e/s(mm)
    Totale lengte 1555 L1(mm)
    Totale breedte 790 W(mm)
    Totale hoogte 1817 H1(mm)
    Volledige hoogte (na montage van het plankje voor tape) 3070 H4(mm)
    Min. draaicirkel 1120 Wa(mm)
    Hefsnelheid (beladen/onbeladen) 70/100 mm/s
    Daalsnelheid (beladen/onbeladen) 100/80 mm/s
    Hefmotor 12/0.8 Kw
    Batterijcapaciteit 12/33 V/Ah
    Batterijgewicht 10 Kg
    Netto gewicht 235 Kg



    Hefcurve van de zelfladende palletwagen SMITH:

    SMITH zelfheffende elektrische meeloopstapelaar 500kg 1500mm hefcurve



    Voordelen van de zelfladende palletwagen SMITH:

    1. Veelzijdige logistieke uitrusting:
      • Combineert stapelaar- en laadklepfuncties voor efficiënte materiaalbehandeling.
    2. Precisie-afwerking:
      • Bevat essentiële onderdelen zoals een hefmechanisme, robuust frame en CURTIS-bediening.
    3. Compact en efficiënt:
      • Compact formaat, vlotte werking en uitstekende prestaties voor uiteenlopende behandelingsbehoeften.
    4. Zelfheffend mechanisme:
      • Unieke zelfheffende functie verhoogt ergonomie en gebruiksvriendelijkheid.
    5. Ideaal voor bestelwagens en vrachtwagens:
      • Maximale draagcapaciteit van 500kg en hefhoogte van 1500mm geschikt voor leveringsvoertuigen.
    6. Wendbaarheid in kleine ruimtes:
      • Compact ontwerp en kleine draaicirkel voor eenvoudige navigatie in beperkte ruimtes.
    7. Duurzame en betrouwbare constructie:
      • Gemaakt van hoogwaardige materialen zoals staal en aluminium voor een lange levensduur.
    8. Onderhoudsvrij hydraulisch systeem:
      • Ontworpen om stilstand en herstellingen te minimaliseren, zodat u zich kunt focussen op uw taken.
    9. Dubbel oliecircuitregelsysteem:
      • Biedt nauwkeurige controle over bewegingen met bidirectionele cilinderzuigerstang.



    Afmetingen van SMITH Zelfheffende elektrische stapelaar 500kg 1500mm
    SMITH zelfheffende elektrische stapelaar 500kg 1500mm schema



    Hoe werkt de Zelfheffende elektrische stapelaar SMITH?

    Procedure voor laden en lossen van goederen met Zelfheffende palletwagen:

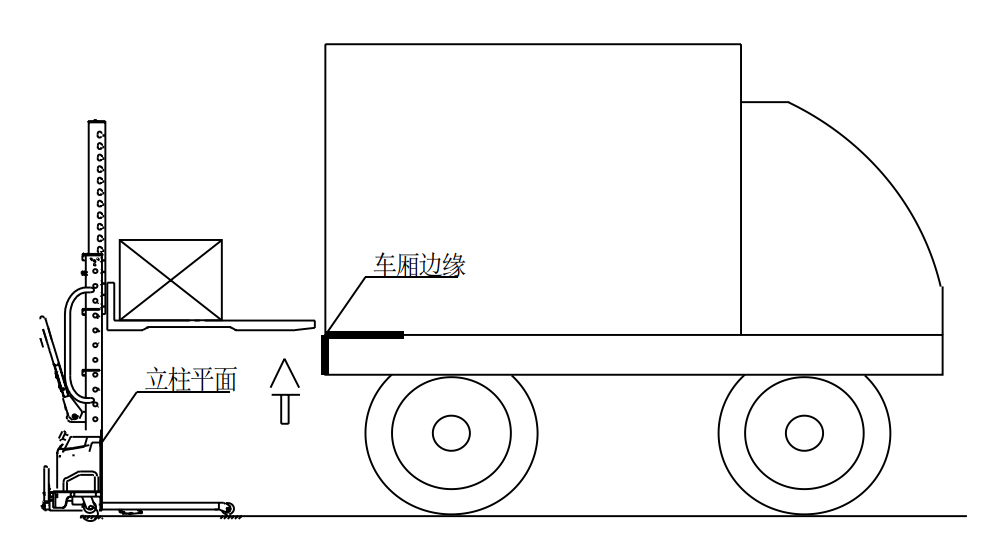

    Voor de bediening:

    • Zorg ervoor dat het gewicht van de lading de draagcapaciteit van de zelfheffende palletwagen niet overschrijdt
    • Steek de vork van de heftruck in de ruimte onder het pallet en positioneer zodat de lading gecentreerd is binnen het lastzwaartepunt
    • Druk op de bovenste knop (rechts) om de lading lichtjes te heffen, laat vervolgens de knop los om de heftruck te trekken
    • Zorg ervoor dat de heftruckmast zich binnen 80mm van de rand van het voertuig bevindt, vermijd contact met hulpstukken van het voertuig.

    hoe-werkt-zelfheffende-elektrische-stapelaar



    Goederen laden in voertuig:

    a. Benaderen van het voertuig:

    • Plaats de zelfheffende palletwagen aan de zijkant van het leveringsvoertuig
    • Zorg ervoor dat de kop van de vork minstens 10 cm van het voertuig verwijderd is
    • Druk op de hefknop om de lading te heffen

    b. Goederen in de laadruimte plaatsen:

    • Laat, nadat de goederen net boven het voertuigplatform zijn geheven, de hefknop los.
    • Duw de zelfheffende palletwagen langzaam in het voertuig.
    • Zorg ervoor dat de heftruckmast zich binnen 80mm van de rand van het voertuig bevindt, vermijd contact met hulpstukken van het voertuig.



    hoe-werkt-zelfheffende-elektrische-stapelaar



    c. Platform uittrekken:

    • Druk op de daalknop om de vork tot op het voertuigplatform te laten zakken
    • Heft het rek tot de deurzitting meer dan 5 cm boven de grond is
    • Houd de stapelaar vast en trek het platform op de stapelaar terug tot aan de stop

    hoe-werkt-zelfheffende-elektrische-stapelaar

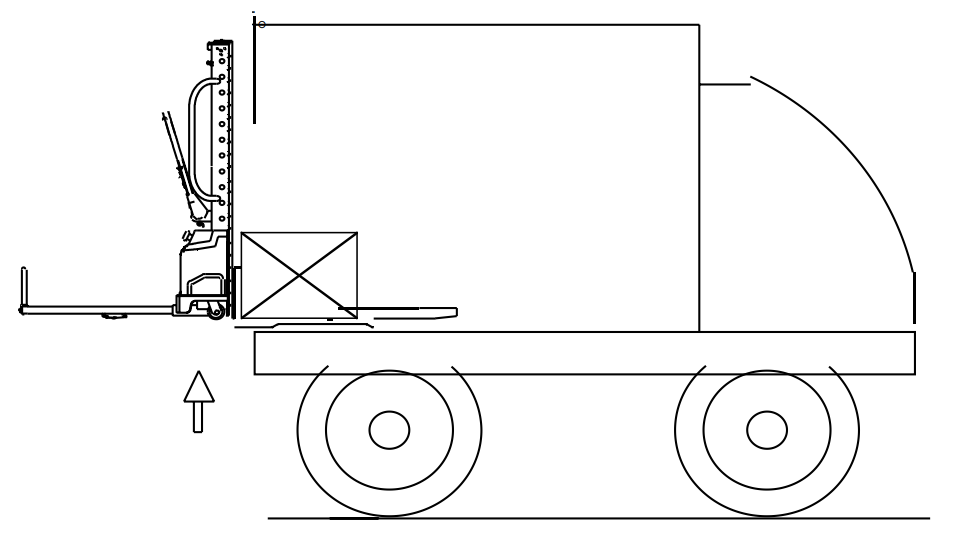

    d. Hefraam en deurzitting:

    • Houd het frame met één hand vast
    • Druk op de daalknop om het frame en het platform van de stapelaar te heffen

    hoe-werkt-zelfheffende-elektrische-stapelaar



    e. Platform en wielinvoer:

    • Wanneer het frame het bovenste stoppunt bereikt, laat u de daalknop los
    • Duw het platform zodat het geleidewiel het voertuig binnenrijdt

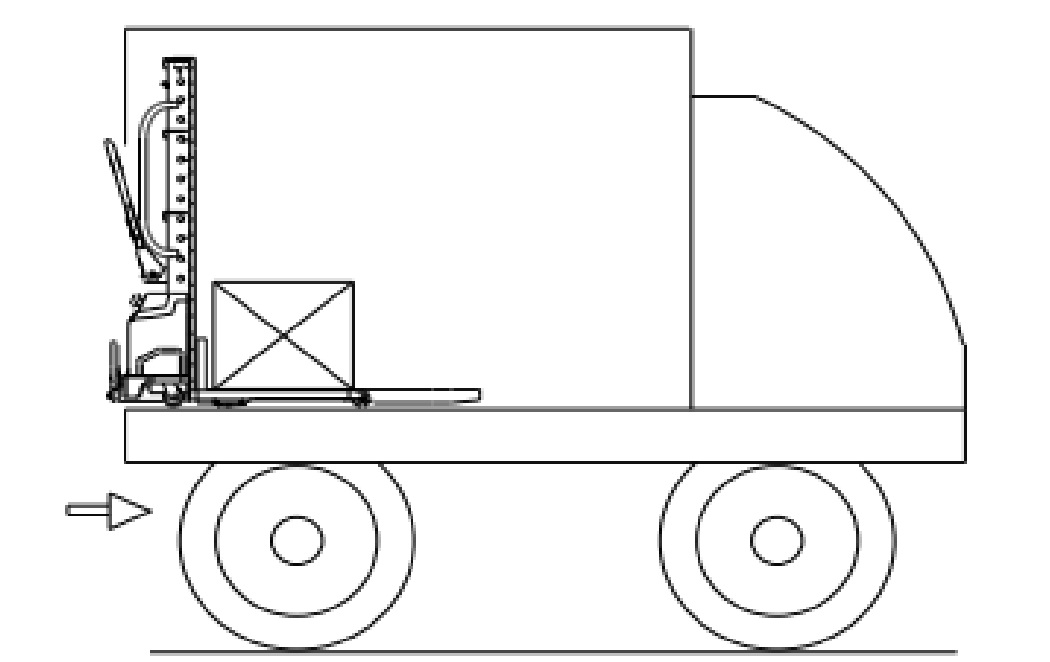

    f. Duw de elektrische stapelaar in het voertuig:

    • Druk op de hefknop om de goederen lichtjes te heffen
    • Duw het rek zodat het zwenkwiel het voertuig binnenrijdt

    hoe-werkt-zelfheffende-elektrische-stapelaar



    g. Parkeren en laatste stappen:

    • Druk op de daalknop om de vork op het voertuigplatform te laten zakken



    Instructies voor het verlaten van de wagen en het bedienen van de stapelaar:

    Voor het verlaten:

    a. Heftruckpositionering:

    • Druk op de opknop om de vork tot aan de rand van de wagen te heffen

    Zelfheffende elektrische stapelaar: verlaten van het voertuig en bedieningsinstructies

    Wagen verlaten:

    b. Beweging van de heftruck:

    • Rijd de heftruck langzaam naar de uitgang van het voertuig
    • Druk op de daalknop om de vork tot op het platform te laten zakken

    Zelfheffende elektrische stapelaar: verlaten van het voertuig en bedieningsinstructies

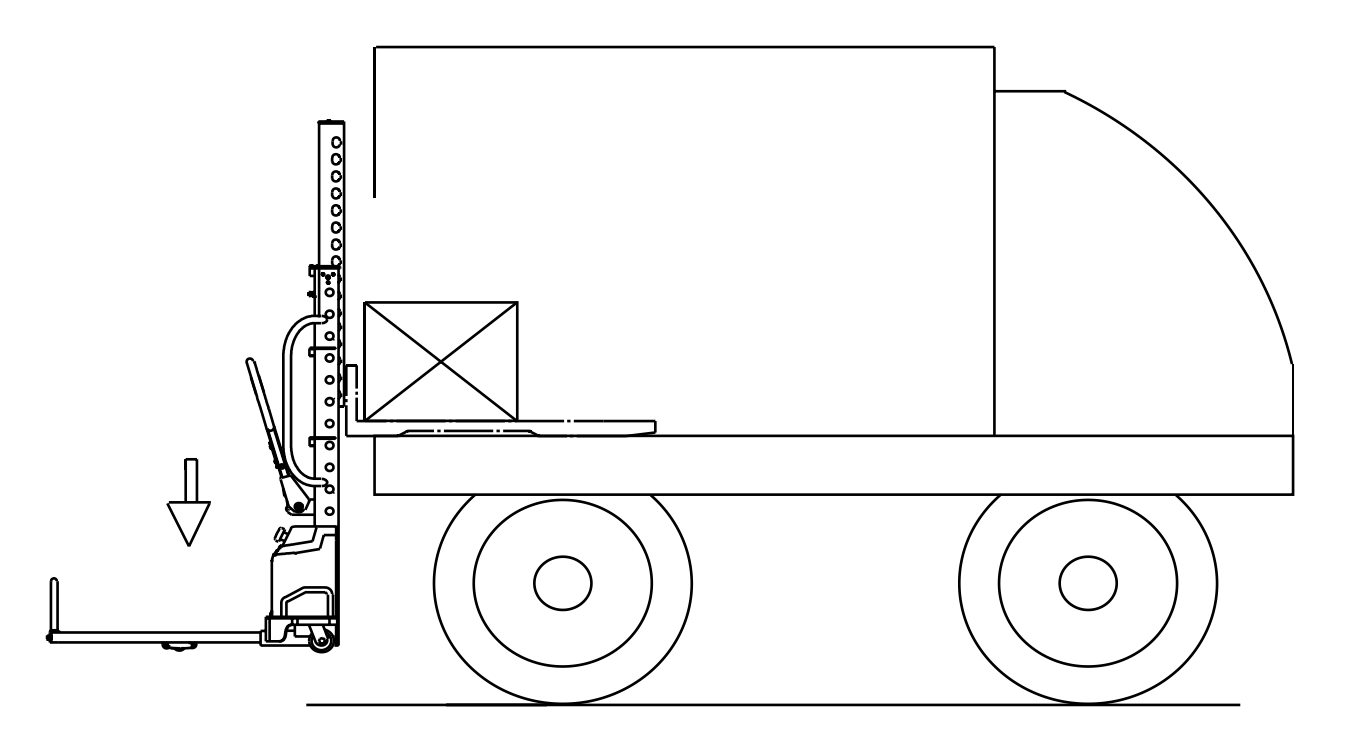

    c. Rek laten zakken:

    • Ondersteun het frame en rijd het platform van de stapelaar naar achteren, van voor naar achter positioneren
    • Druk op de opknop om het frame te laten zakken

    Zelfheffende elektrische stapelaar: verlaten van het voertuig en bedieningsinstructies

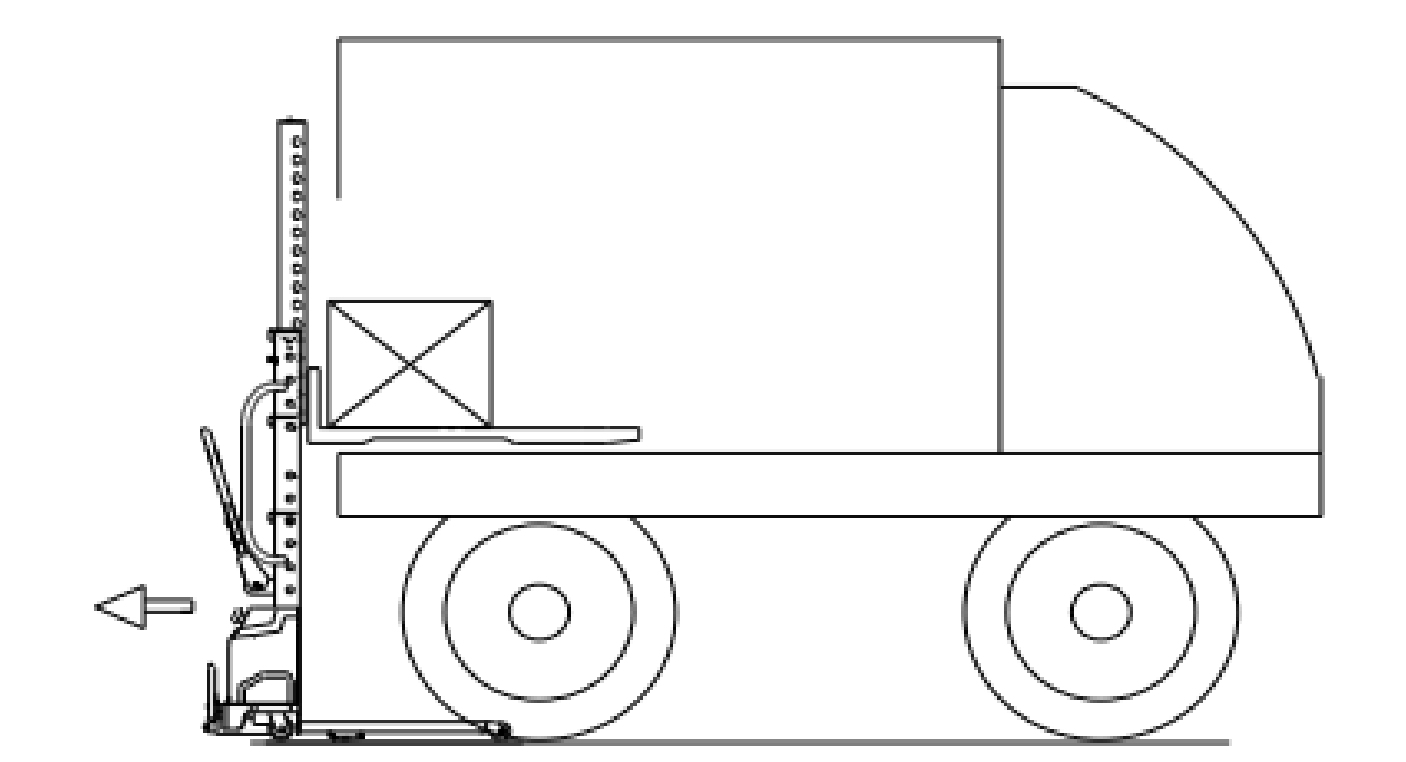

    d. Duw de deurzitting naar de achterbank:

    • Wanneer het frame meer dan 5 cm boven de grond is, laat de rem los en duw het platform naar voren

    Zelfheffende elektrische stapelaar: verlaten van het voertuig en bedieningsinstructies



    Wagen verlaten en laatste stappen:

    e. Verlaat de wagen:

    • Druk op de opknop om het rek en de deurzitting tot op de grond te laten zakken
    • Hef de vork van de lading lichtjes op
    • Rijd de heftruck naar buiten om het leveringsvoertuig te verlaten

    Zelfheffende elektrische stapelaar: verlaten van het voertuig en bedieningsinstructies
    Opmerking:

    • Zorg er altijd voor dat de omgeving vrij is van obstakels voor u de stapelaar verplaatst
    • Volg alle veiligheidsrichtlijnen die in de handleiding van de fabrikant staan



    Zelfladende palletwagen

    De SMITH onderscheidt zich van een conventionele stapelaar of laadklep en betekent een opmerkelijke vooruitgang in hefapparatuur. Door de voordelen van beide te combineren, biedt dit innovatieve toestel een totaaloplossing die niet alleen aanzienlijke kostenbesparingen oplevert, maar ook de operationele efficiëntie verhoogt. Dankzij het geïntegreerde ontwerp is bijkomend hefmateriaal overbodig, waardoor het laadproces aanzienlijk wordt vereenvoudigd en dubbele palletbehandeling wordt uitgesloten. De SMITH, bekend om zijn gebruiksvriendelijke bediening, versnelt niet alleen de werkzaamheden, maar vermindert ook de fysieke belasting en vermoeidheid van het personeel, waardoor het risico op werkgerelateerde letsels, vooral rugklachten, aanzienlijk afneemt.

    Wat de SMITH uniek maakt, is zijn bijzondere vermogen als enige semi-elektrische stapelaar/liftlader die zichzelf autonoom in en uit bestelwagens en vrachtwagens heft. Dankzij deze eigenschap is er geen nood meer aan gespecialiseerde vrachtwagens of de kosten die gepaard gaan met een laadklep. Ook is het niet langer nodig om aparte palletwagens te vervoeren.

    Ontworpen voor compatibiliteit met openbodempalletten, sledes en kisten is de SMITH de optimale keuze voor het vlot transporteren van uiteenlopende zware goederen. Van medisch en kantoormateriaal tot witgoed en UPS-apparatuur: de SMITH staat voor een combinatie van gebruiksgemak, efficiëntie en veelzijdigheid, en herdefinieert zo het materiaalbeheer in bedrijven.



    Koop zelfladende palletwagen of vraag een offerte aan

    Koop een zelfladende palletwagen online door eenvoudig op de knop TOEVOEGEN AAN WINKELMAND te klikken en verder te gaan naar Afrekenen. Wenst u een officiële offerte voor een zelfladende elektrische palletwagen, klik dan op de knop OFFERTE AANVRAGEN en ons team stelt een gepersonaliseerde offerte op voor uw bedrijf.

    Aanvullende informatie

    Gewicht 465,0 kg
    Afmetingen 1,8 × 0,8 × 1,85 m
    Parameter Specificatie
    Model

    SXCDS0515

    Capaciteit

    500

    Lastzwaartepunt

    400

    Hefaandrijving

    Elektrisch

    Bedieningstype

    Walkie

    Materiaal

    Nylon/PU

    Wielbasis

    850

    Voorwielbasis

    380

    Achterwielbasis

    672

    Aantal stuur-/draag-/balanswielen

    2/2/6

    Draagwielmaat

    Φ80×50

    Stuurwielmaat

    Φ100×45

    Afmeting steunwiel

    Φ40×30

    Hulpwielmaat

    Φ30×30

    Minimale vorkhoogte

    90

    Maximale vorkhoogte

    1300

    Buitenbreedte vorken

    540

    Binnenbreedte vorken

    220

    Vorklengte

    1150

    Enkele vorkmaat

    160×60

    Totale lengte

    1555

    Totale breedte

    790

    Totale hoogte

    1817

    Totale hoogte (na tapeschap)

    3070

    Minimale draaistraal

    1120

    Hefsnelheid beladen/onbeladen

    70/100

    Daalsnelheid, beladen/onbeladen

    100/80

    Hefmotor

    12/0,8

    Accucapaciteit

    12/33

    Accugewicht

    10

    Nettogewicht

    235

    Wat is het maximale draagvermogen van de SMITH zelfheffende elektrische stapelaar?

    Het maximale draagvermogen is 500kg.

    Wat is de hefhoogte van deze elektrische stapelaar?

    De hefhoogte bedraagt 1500mm, geschikt voor het laden en lossen van bestelwagens en vrachtwagens.

    Hoelang duurt het om de batterij volledig op te laden?

    De batterij heeft 7-8 uur nodig om volledig op te laden.

    Hoeveel werkcycli kan de stapelaar uitvoeren op één lading?

    Hij kan ongeveer 50 werkcycli uitvoeren per volledige lading.

    Wat zijn de totale afmetingen van de stapelaar?

    De stapelaar is 1555mm lang, 790mm breed en 1817mm hoog.

    Is deze stapelaar geschikt voor gebruik in krappe ruimtes zoals bestelwagens en vrachtwagens?

    Ja, dankzij het compacte ontwerp en de minimale draaicirkel van 1120mm is hij ideaal om te manoeuvreren in beperkte ruimtes.

    Welke materialen worden gebruikt voor de constructie van de stapelaar?

    Hij is vervaardigd uit hoogwaardig staal en aluminium voor duurzaamheid en een lange levensduur.

    Wat is het voordeel van het zelfheffend mechanisme op deze stapelaar?

    Het zelfheffend mechanisme verbetert de ergonomie en maakt het hanteren van lasten eenvoudiger en veiliger voor de operator.

    Welk type controller gebruikt de stapelaar?

    Hij gebruikt een Curtis Controller voor een vlotte en betrouwbare werking.

    Overzicht

    • SMITH Zelfheffende elektrische stapelaar 500kg 1500mm
    • Combineert de functies van een stapelaar en laadklep voor efficiënt materiaaltransport
    • Maximale draagcapaciteit van 500kg
    • Hefhoogte van 1500mm geschikt voor leveringsvoertuigen
    • Totale lengte: 1555mm
    • Totale breedte: 790mm
    • Totale hoogte: 1817mm
    • Min. draaicirkel: 1120mm
    • Vorkafmeting: 540*1150mm
    • Curtis-controller
    • Batterij (2*12V/75AH)
    • Oplaadtijd: 7-8 uur
    • Werktijd: 50 werkcycli (laden en lossen met lading geldt als 1 cyclus)
    • Compact en efficiënt: Compact formaat, vlotte werking en uitstekende prestaties voor uiteenlopende toepassingen.
    • Zelfheffend mechanisme: Unieke zelfheffende functie verhoogt ergonomie en gebruiksgemak.
    • Ideaal voor bestelwagens en vrachtwagens
    • Wendbaarheid in kleine ruimtes: Compact ontwerp en kleine draaicirkel voor eenvoudige verplaatsing in beperkte zones
    • Duurzame en betrouwbare constructie: Gemaakt uit hoogwaardige materialen zoals staal en aluminium voor een lange levensduur
    • Snelle levering

    Merk

    SMITH

    Conformiteit

    EU-garantie

    Productdocumenten

    Technisch datasheet (PDF)

    Meld u aan om het volledige technische datasheet te downloaden.

    Gebruikershandleiding (PDF)

    Toegankelijk voor geregistreerde klanten. Versiebeheer & opvolging.

    Productcertificaten (PDF)

    Meld u aan om het volledige datasheet en het CE-certificaat te downloaden.

    SMITH Zelfheffende elektrische stapelaar 500kg 1500mm

    SMITH zelfheffende elektrische meeloopstapelaar 500kg 1500mm

    Oorspronkelijke prijs was: 2.200 €.Huidige prijs is: 1.799 €.

    Op voorraad

    Op voorraad

    Wij leveren kwaliteitsproducten in heel Europa

    Ontdek waar onze producten door klanten in heel Europa worden gebruikt.
