Omsnoeringsmachine kunststofband HIPO ULTRA-B met transportband, 220V, voor PP band breedte 5-6mm, dikte 0,5-0,8 mm, frame breedte 850mm, hoogte 800mm

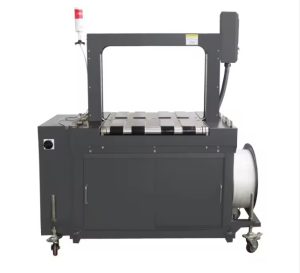

HIPO ULTRA-B automatische omsnoeringsmachine met transportband en boog van 850 × 800 mm

HIPO ULTRA-B is een automatische omsnoeringsmachine met eigen transportband: de band voert het pakket in de boog, een sensor start de cyclus, de machine brengt een PP-omsnoeringsband rond het pakket aan, last deze onderaan en voert het pakket verder – tot 50 omsnoeringen per minuut, zonder dat iemand het pakket hoeft te hanteren. De boog van deze machine is 850 mm breed en 800 mm hoog binnenin, gebouwd op onze bestelling; de standaardboog van de fabrikant is 650 × 500 mm.

Deze machine werkt met polypropyleenband 5 of 6 mm breed en 0,5–0,8 mm dik – u kiest de breedte bij bestelling – en sluit deze met een hotmelt-lassing onder het pakket. De spankracht is instelbaar tot 30 kg, de werktafel is 850 mm hoog en pakketten mogen tot 80 kg wegen.

Een PLC met touchscreen bestuurt de machine: het scherm telt de cycli, toont de alarmen en bevat de instellingen voor bandinvoer, bandterugtrekking en koeltijd. Er zijn twee modi – automatisch, waarbij de sensor voor elk pakket een omsnoering start, en transport, waarbij de band enkel transporteert en niet omsnoert.

Deze machine is gebouwd voor verpakkingslijnen in magazijnen, logistiek en productie waar kartonnen dozen, kisten, kranten of tijdschriften worden verwerkt zonder operator aan de machine. Ze werkt op een gewone 220 V enkelfasige aansluiting en verbruikt 1,0 kW.

Technische specificaties

Wat de transportband verandert aan uw verpakkingslijn

• Niemand hoeft aan de machine te staan. De transportband voert het pakket aan, de sensor start de cyclus en het omsnoerde pakket verlaat de band.
• 50 omsnoeringen per minuut. Snel genoeg om de lijn vlot te houden, en de omsnoeringsband en sluiting zijn identiek op elk pakket.
• Grote pakketten passen. De boog van 850 × 800 mm verwerkt veel grotere dozen dan de standaardboog van de fabrikant van 650 × 500 mm.
• Transport zonder omsnoering. In transportmodus voert de band de pakketten enkel door, zodat de machine in de lijn kan blijven wanneer een batch geen omsnoeringsband nodig heeft.
• Eénmalig instellen op het scherm. Spankracht tot 30 kg, temperatuur van het verwarmingselement, invoer van de band en koeltijd worden ingesteld via het touchscreen en herhalen zich bij elk pakket.
• Gewone stroomvoorziening. 220 V monofase, 1,0 kW en 6 A – geen driefasige aansluiting nodig.
• Stil genoeg voor een verpakkingsruimte. Het geluidsniveau blijft op of onder 75 dB(A).

Bediening, sluiting en veiligheid

• PLC-besturing met touchscreen: cyclus-teller, alarmenlijst en parameterschermen
• Twee modi: automatische omsnoering gestart door de sensor, of enkel transport
• Transportband met de omsnoeringskop erboven
• Automatische invoer van de omsnoeringsband en automatische detectie van het einde van de band
• Elektronische regeling van de temperatuur van het verwarmingselement; hotmelt-las onder het pakket
• Startknop, spanningsindicator en noodstop op het bedieningspaneel
• Waarschuwingsborden aan de gevarenzones en afdekkingen over onder spanning staande delen
• Groot werkblad en een omsnoeringsbandrol met hoge capaciteit aan de zijkant van de machine
• Boog op maat gemaakt: 850 × 800 mm op deze machine, 650 × 500 mm als standaard van de fabrikant
• Geluidsniveau niet hoger dan 75 dB(A)

Hoe gebruikt u de HIPO ULTRA-B omsnoeringsmachine

1. Schakel de machine in; de spanningsindicator licht op.
2. Laad de PP omsnoeringsbandrol volgens de pijl op de buitenflens en voer de band in tot aan de voorvoerrolders.
3. Druk op de handmatige (stap)knop: de machine vult de accumulatorbox en voert de band automatisch door de boog.
4. Wacht tot de verwarmingsplaat de werktemperatuur heeft bereikt.
5. Kies de modus: automatisch, waarbij de sensor voor elk pakket een band start, of transport, waarbij de band enkel transporteert.
6. Laat de transportband het pakket naar het midden van de boog brengen en houd uw handen weg uit de omsnoeringszone.

Instellingen, onderhoud en veelvoorkomende storingen

• Spankracht. In te stellen via het touchscreen; een hoger getal betekent meer spankracht, tot 30 kg. Verander dit in kleine stappen en controleer het pakket.
• Temperatuur van het verwarmingselement en koeltijd. Beide in te stellen via het touchscreen. Pas de temperatuur van het verwarmingselement aan als de omgevingstemperatuur sterk schommelt, en de koeltijd aan de gebruikte band en spankracht.
• Band in de accumulator. Houd ongeveer 1,5 keer de lengte van het bandtraject in de accumulatorbox: te veel band veroorzaakt blokkering, te weinig zorgt voor korte invoer. De grote boog heeft meer band nodig dan de standaardboog.
• Zwakke lassen. De temperatuur van het verwarmingselement is meestal te hoog of te laag, of de verwarmingsplaat is versleten na langdurig gebruik en moet vervangen worden.
• Losse omsnoeringsbanden. De spankracht is te laag ingesteld of de spanningsrol is versleten.
• Omsnoeringsband wordt niet ingevoerd. Controleer of de rol op de juiste manier is geplaatst, of het uiteinde van de band tussen de voorvoerrollen zit en of de accumulator voldoende band bevat; verwijder regelmatig bandstof uit het bandtraject.
• Onderhoud. Smeer de loopvlakken van de nokken en de rollen één keer per week met N68-olie en controleer regelmatig de naderingsschakelaars. Schakel uit en laat het verwarmingselement ongeveer 5 minuten afkoelen voor u aan de machine werkt.

Voor u een omsnoeringsmachine met transportband bestelt

De prijs staat op deze pagina. Enkele details bepalen of de machine geschikt is voor uw lijn: controleer ze voor u een offerte aanvraagt, of bezorg ze aan ons en wij overlopen ze samen met u.

• Pakketgrootte en gewicht. Het pakket moet door de boog van 850 × 800 mm passen; het kleinste pakket is 80 mm breed en 60 mm hoog, en pakketten mogen tot 80 kg wegen.
• Omsnoeringsbandbreedte. Geef aan of u 5 mm of 6 mm band gebruikt: het bandtraject wordt daarop ingesteld. De band is PP, 0,5–0,8 mm dik, op rollen met een kern van 200–210 mm, een buitendiameter van 400–450 mm en een breedte van 175–190 mm.
• Stroomvoorziening. Een 220 V, 50 Hz enkelfasige aansluiting; de machine verbruikt 1,0 kW en 6 A.
• Ruimte en vloer. Met deze boog is de machine groter dan het standaardmodel (1414 × 728 × 1738 mm), dus wij bevestigen de exacte afmetingen bij uw offerte; het verzendgewicht is ongeveer 390 kg. Voorzie minstens 2000 × 1500 mm werkruimte en een vloer die geschikt is voor 350 kg/m².
• Lijndhoogte. De werktafel is 850 mm hoog, dus voorzie de transportbanden voor en na de machine op dezelfde hoogte.
• Voeding, geneesmiddelen en corrosieve goederen. Voor voeding en geneesmiddelen raadt de fabrikant een uitvoering in roestvrij staal aan; bij corrosieve goederen zoals zeevruchten houdt u vloeistoffen uit de omsnoeringskop.
