Automatische Horizontale Omsnoeringsmachine HAMMER voor PP of PET omsnoeringsband 9-15mm

HAMMER automatische horizontale omsnoeringsmachine voor hoge palletladingen

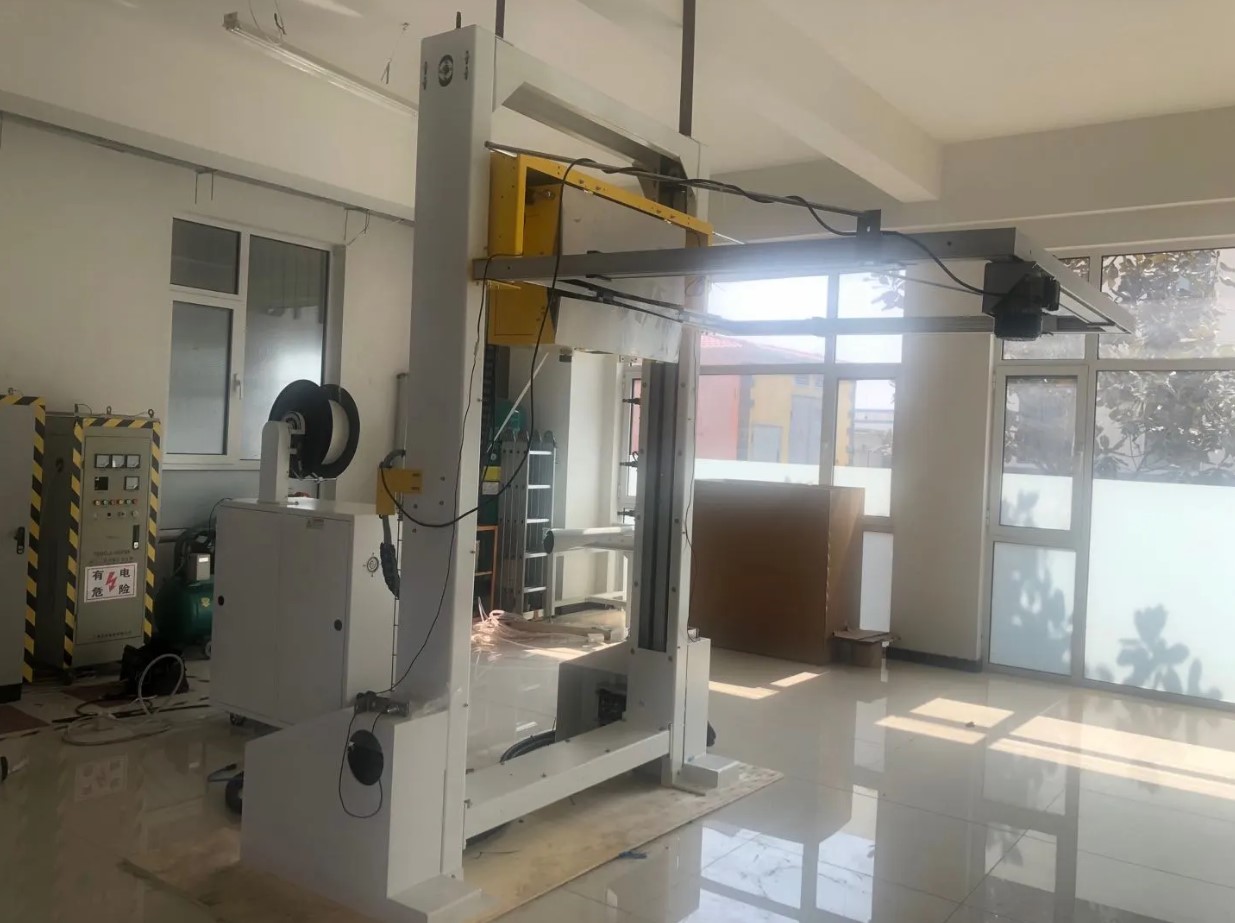

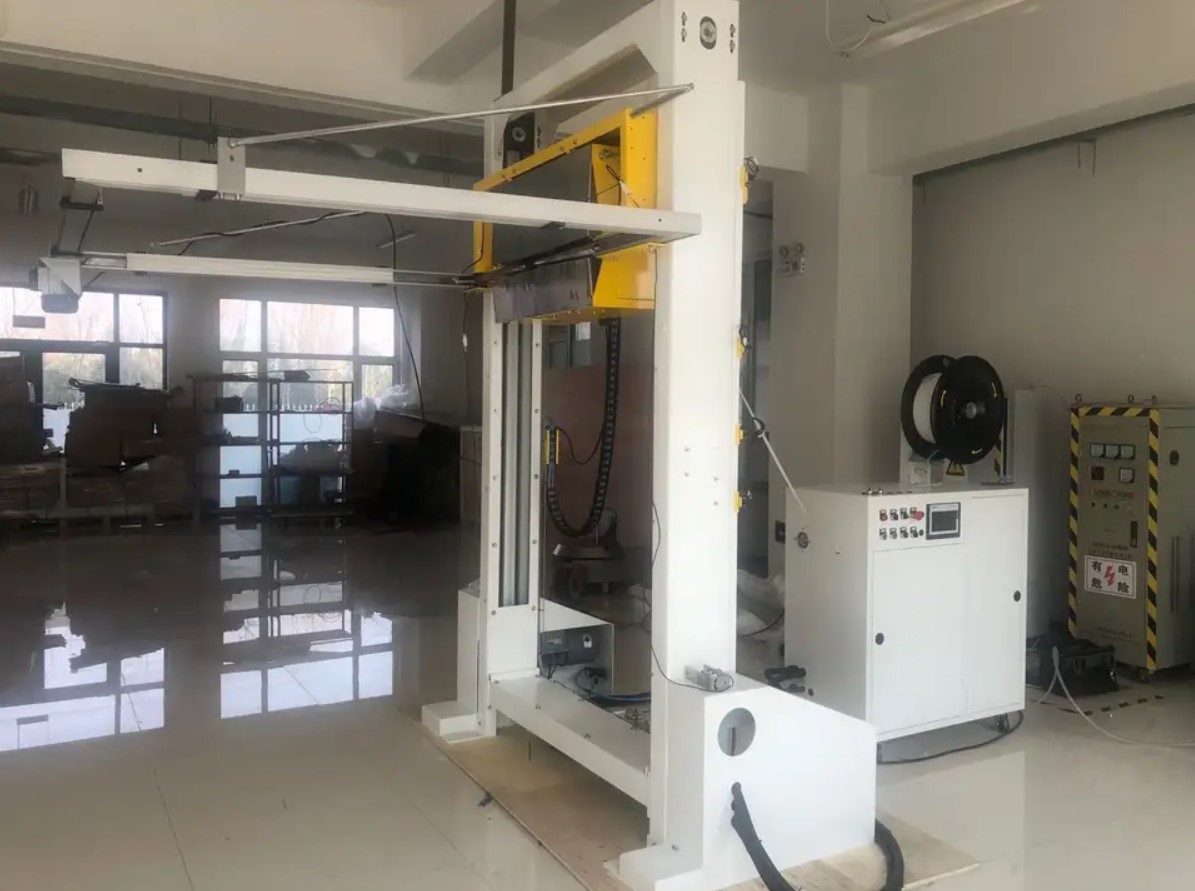

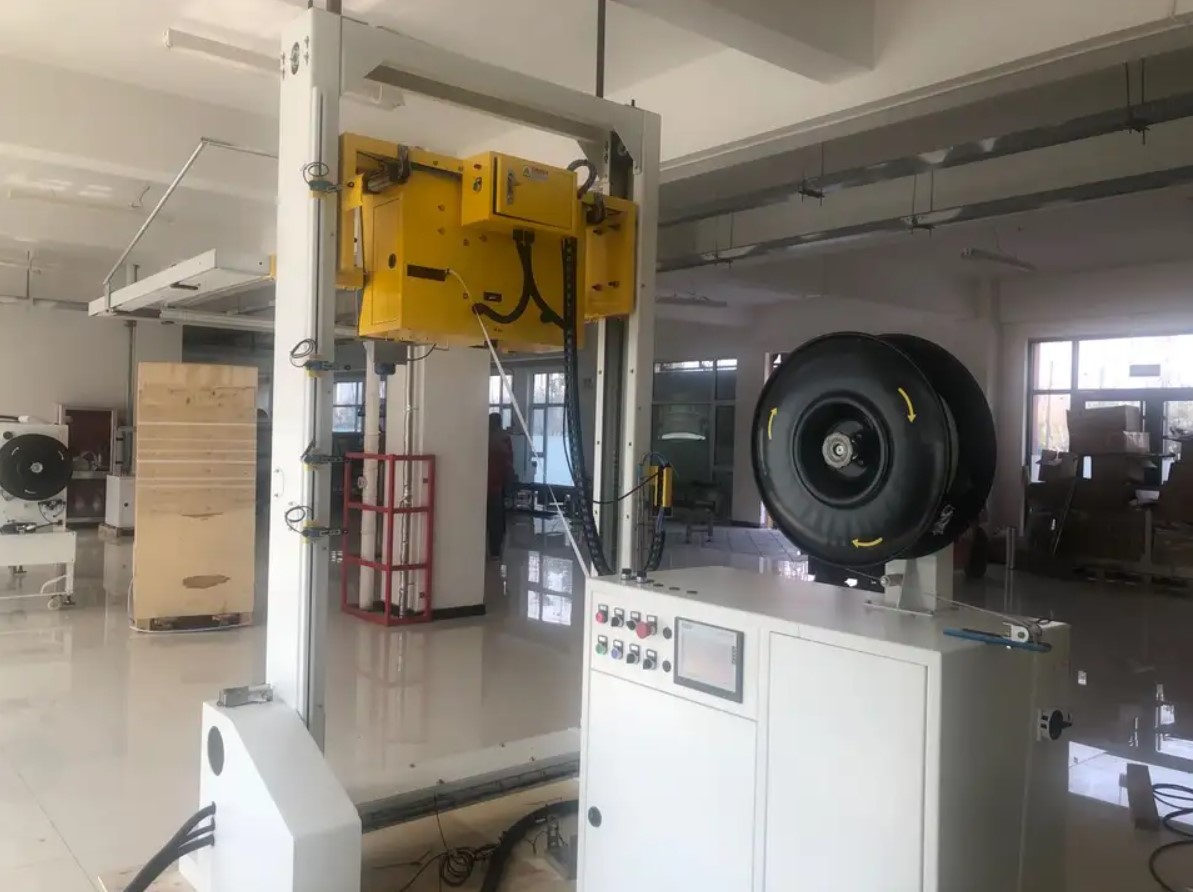

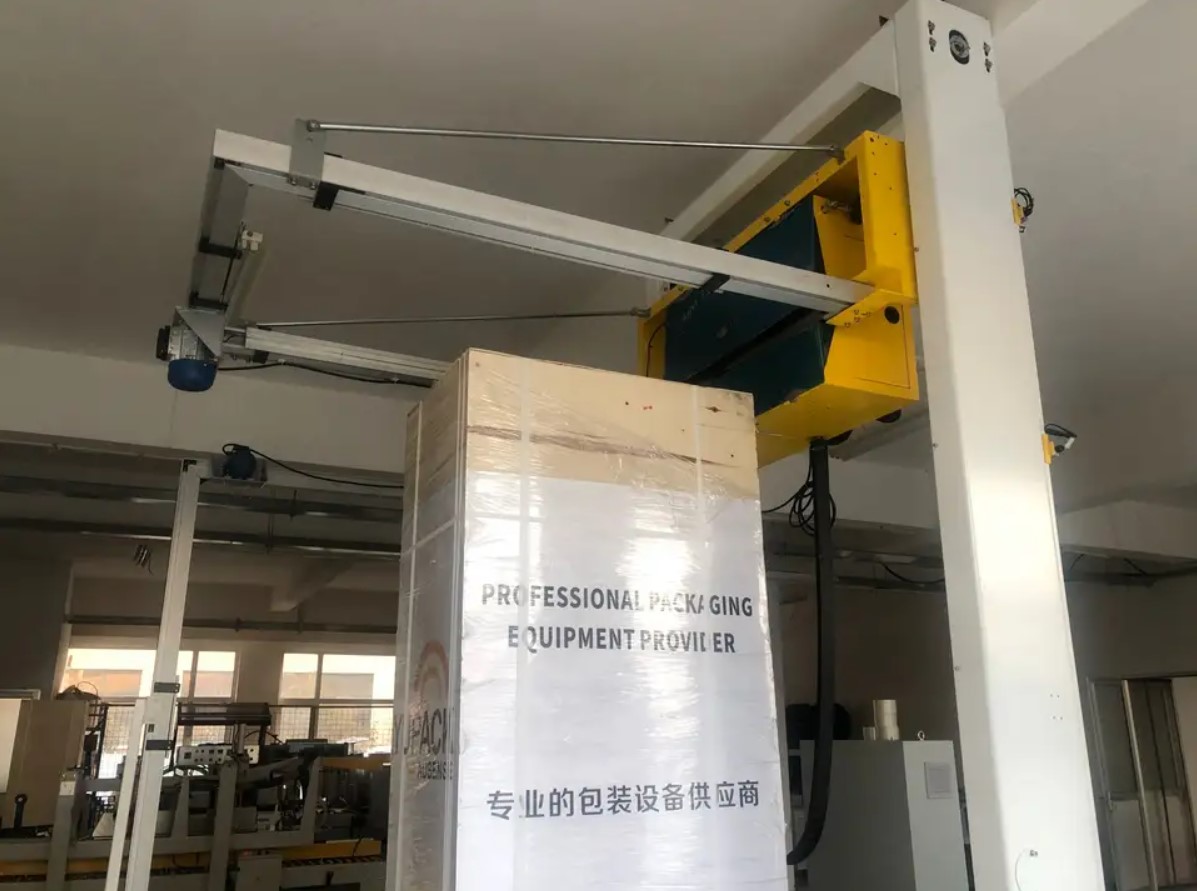

HAMMER is een automatische horizontale omsnoeringsmachine: zij plaatst één of meerdere horizontale omsnoeringsbanden rond een palletlading en last elke band aan de zijkant. De lading blijft op zijn plaats. De horizontale boog beweegt op en neer langs de staanders van de machine en sluit elke band rond de stapel, zodat hoge ladingen laag per laag samen blijven, zowel in opslag als tijdens transport.

De standaardboog meet 1500 × 1500 mm binnenmaat en verwerkt ladingen van 500–1500 mm lang, 1000–1500 mm breed en 800–2500 mm hoog; bogen in andere maten worden op bestelling gemaakt. Elke omsnoeringsband duurt maximaal 15 seconden, spankracht is instelbaar tot 90 kg, en de machine verwerkt PP- of PET-omsnoeringsband van 9–15 mm breed.

HAMMER is ontworpen voor productielijnen en kan boven een rollenbaan worden geïnstalleerd. Een Siemens PLC met touchscreen bestuurt de machine in manuele, automatische of continue modus, en samen met de ARCUS verticale pallet-omsnoeringsmachine kan één lijn ladingen zowel verticaal als horizontaal omsnoeren.

Als omsnoeringsapparatuur voor pallets is ze geschikt voor bedrijven die hoge, gestapelde ladingen verzenden. Typische toepassingen volgens de fabrikant zijn chemische vezels, tabak, farmaceutica, drukkerijen en uitgeverijen, koel- en airconditioningapparatuur, huishoudtoestellen en keramiek.

Technische specificaties

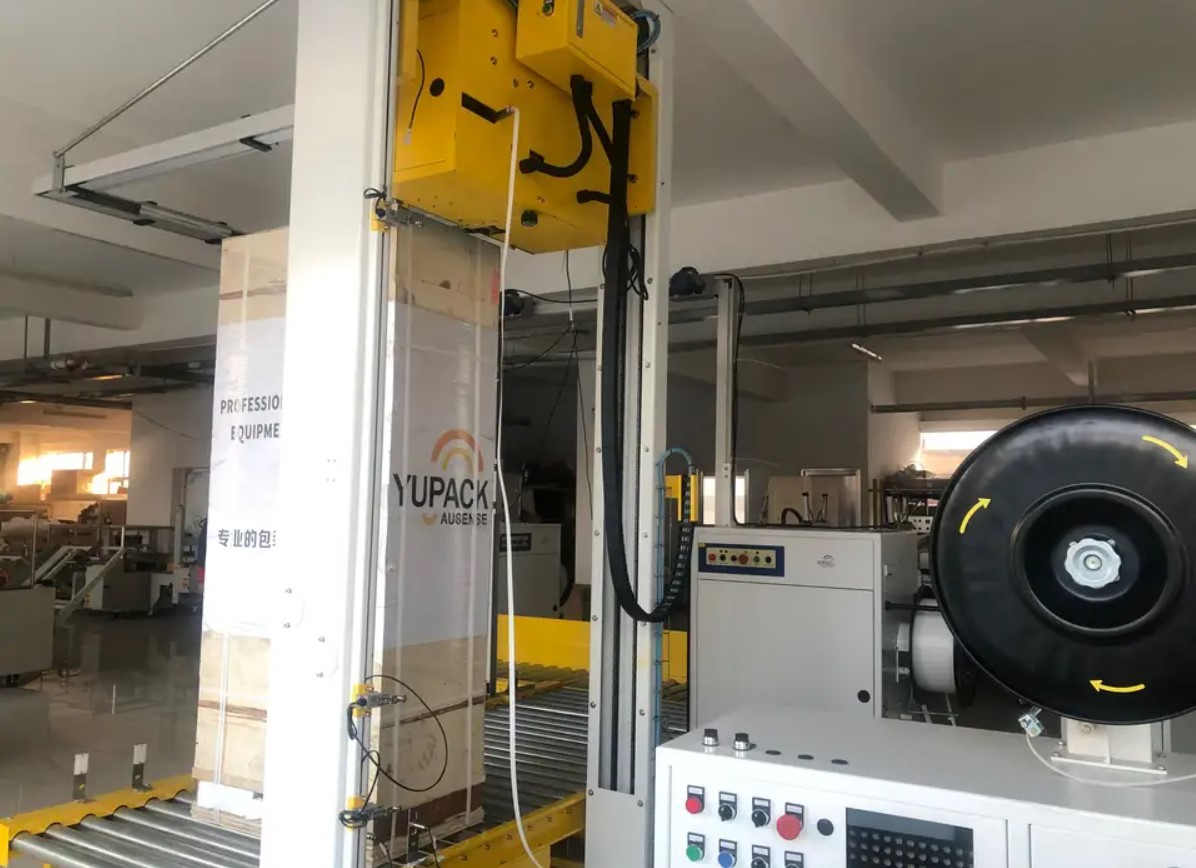

Horizontale omsnoeringsmachine in werking

▶

Wat deze pallet omsnoeringsinstallatie voor uw lijn doet

• De lading blijft staan waar ze is. De boog beweegt op en neer langs de staanders, zodat de pallet niet wordt opgetild, gedraaid of verplaatst tussen de omsnoeringen.
• Eén omsnoeringsband of meerdere. Stel het aantal omsnoeringen per lading in via het bedieningspaneel, of breng één omsnoeringsband aan met één druk op de knop.
• Planningsbare cyclustijden. Geen enkele omsnoeringsband duurt langer dan 15 seconden, dus de omsnoeringstijd per pallet is voorspelbaar.
• Consistente lassen. Warmtelassen aan de zijkant sluit minstens 90% van de bandoverlap, en de positie van de las varieert maximaal 2 mm.
• Spankracht aangepast aan uw lading. Instelbaar van 0 tot 90 kg: zacht voor goederen die niet mogen worden geplet, stevig voor zware stapels.
• Uw omsnoeringsband, uw ladinggrootte. Werkt met PP- of PET-omsnoeringsband van 9–15 mm breed, en de boog kan groter of kleiner gebouwd worden dan de standaard 1500 × 1500 mm.
• Volledige palletomsnoering in één lijn. In combinatie met de ARCUS verticale omsnoeringsmachine krijgt uw lading omsnoeringsbanden zowel over de bovenkant als rond de zijkanten.

Besturing, lassen en veiligheid van de palletomsnoeringsmachine

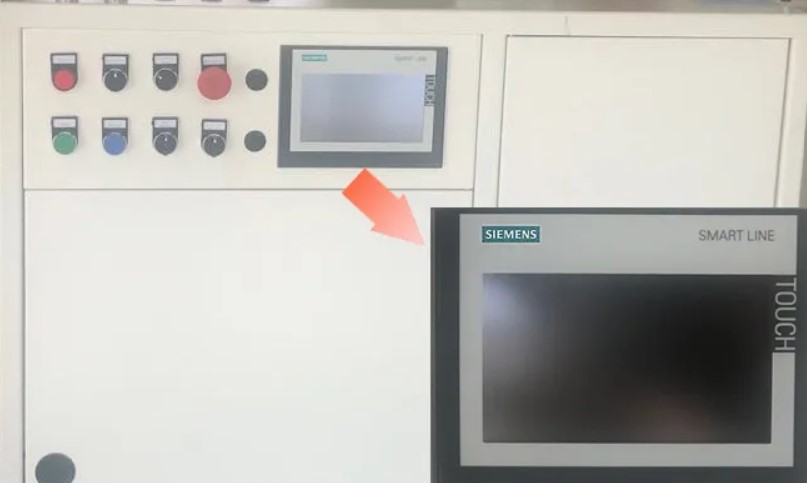

• Siemens PLC met een Siemens SMART LINE touchscreen
• Schneider contactoren, relais en drukknoppen; P+F of FOTEK naderingsschakelaars
• Handmatige, automatische en continue modi, plus een knop voor één omsnoeringsband
• 105A omsnoeringskop met warmtelassen aan de zijkant; het verwarmingselement is klaar ongeveer 30 seconden na het inschakelen en de temperatuur is instelbaar
• Palletsensor en eindsensor: de omsnoeringseenheid beweegt naar voren tot aan de lading en start de omsnoering bij contact
• Bovenste en onderste eindschakelaars stoppen de boog aan het einde van zijn traject
• Noodstopknop die de machine op elk moment in de cyclus stopt
• Boog uit aluminiumlegering, standaard 1500 × 1500 mm binnenmaat
• Omsnoeringsbandafroller voor rollen met een kern van 200–210 mm en een buitendiameter van 400–500 mm
• Geluidsniveau maximaal 75 dB(A); werkt bij 0–40 °C en tot 90% luchtvochtigheid

Hoe horizontale omsnoering werkt op de HAMMER

1. Schakel de stroomschakelaar in: het controlelampje gaat branden en het verwarmingselement heeft ongeveer 30 seconden nodig om op te warmen.
2. Kies het aantal omsnoeringsbanden per lading op het bedieningspaneel.

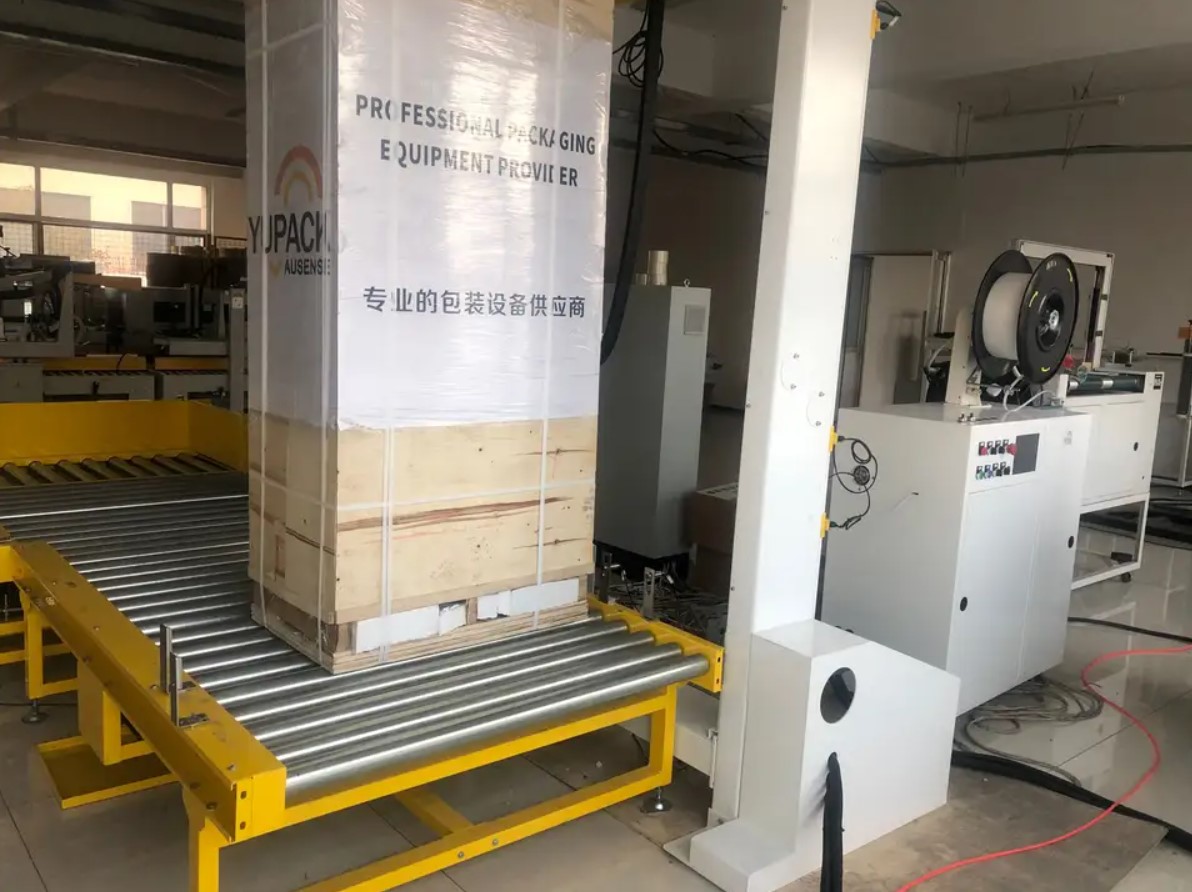

3. Breng de lading in het midden van de boog, bijvoorbeeld op een rollenbaan.
4. Een sensor detecteert de pallet en de omsnoeringseenheid beweegt naar voren tot de eindaanslag de lading raakt.
5. De boog beweegt na elkaar naar elke omsnoeringshoogte en sluit een omsnoeringsband rond de lading.
6. Om één omsnoeringsband aan te brengen, drukt u op de omsnoeringsknop. De noodstopknop stopt de machine op elk moment.

Lascyclus van de HAMMER omsnoeringsmachine, stap voor stap

1. De omsnoeringsband is gepositioneerd en de machine ontvangt het omsnoeringssignaal.
2. Het rechter bovenmes komt omhoog en klemt het uiteinde van de omsnoeringsband tegen de schuif.
3. De bandterugtrekmotor trekt de omsnoeringsband in 0,35 seconden terug en spant deze rond de lading.
4. De zwenkarm spant de omsnoeringsband een tweede keer aan.
5. Het linker bovenmes komt omhoog en drukt de onderste bandlaag aan.
6. Het verwarmingselement schuift tussen de twee bandlagen, en het middelste bovenmes komt omhoog, snijdt de band af en drukt de lagen stevig op elkaar.
7. De messen en het verwarmingselement keren terug, en de schuif en de T-geleidingsplaat bewegen terug.
8. De invoermotor brengt een nieuwe omsnoeringsband in positie tegen de T-geleidingsplaat, en de hoofdmotor stopt: de machine is klaar voor de volgende omsnoering.

Voor u een horizontale palletomsnoeringsmachine bestelt

Enkele details bepalen of de machine geschikt is voor uw lijn. Controleer ze voor u een offerte aanvraagt, of bezorg ze ons en wij overlopen ze samen met u.

• Bandbreedte. Het bandtraject wordt ingesteld op de band die u gebruikt, van 9 tot 15 mm breed en 0,55 tot 1,0 mm dik, dus vermeld breedte en dikte bij uw bestelling.

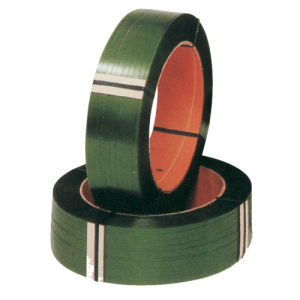

• Bandrollen. PP- of PET-omsnoeringsband op rollen met een kern van 200–210 mm en een buitendiameter van 400–500 mm.
• Ladingafmetingen. Uw grootste lading moet in de boog passen. De standaardboog van 1500 × 1500 mm is geschikt voor ladingen tot 1500 × 1500 mm en van 800 tot 2500 mm hoog; andere boogafmetingen worden op bestelling gemaakt.
• Stroom en perslucht. 380 V, 50/60 Hz driefasige voeding (3-fasen, 4-draads met aarding), 3,1 kW, 8 A, en perslucht van 0,4–0,6 MPa.

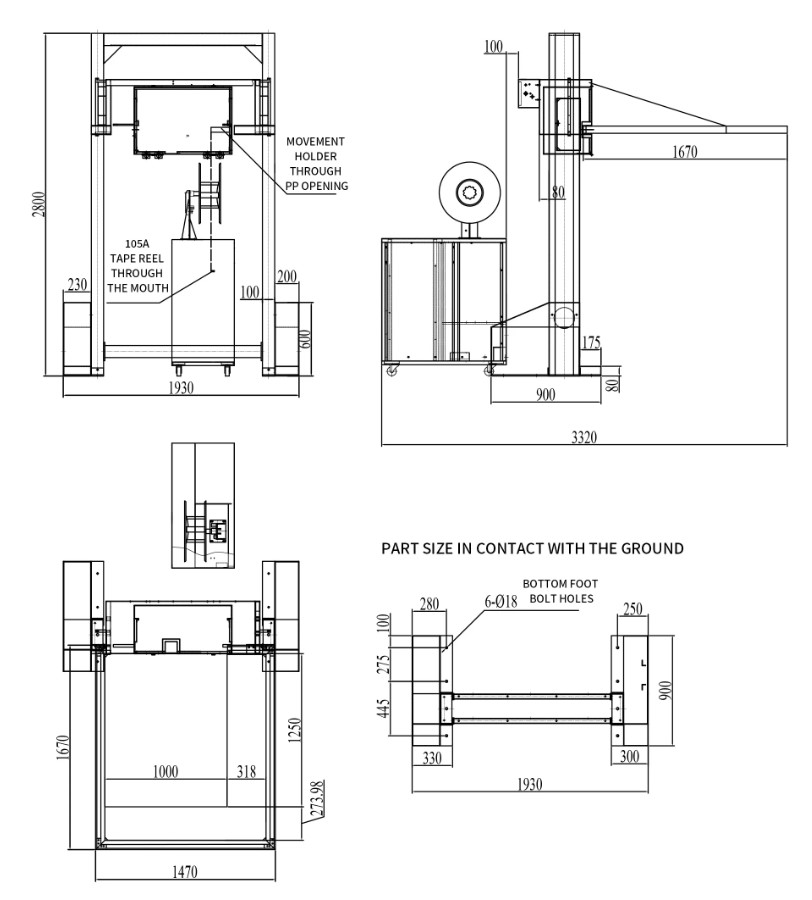

• Plaats en gewicht. 1930 × 3320 × 2800 mm (B × D × H), 350 kg.
• Levering en installatie. De machine wordt deels gedemonteerd geleverd in houten kisten. De boog wordt bij installatie vastgeschroefd en er is een heftruck nodig om de machine te verplaatsen.
• Onderhoud. Smeer de smeerpunten die in de handleiding vermeld staan regelmatig. Als de lassen verzwakken bij grote temperatuurschommelingen in de ruimte, pas dan de temperatuur van het verwarmingselement aan.
