LINEBOX-03 Dozen verpakkingslijn – 720 dozen/u

LINEBOX-03 dozen verpakkingslijn

LINEBOX-03 is een dozen verpakkingslijn: een vlakke kartonnen plaat gaat erin aan het ene uiteinde en een gesloten, getapete doos komt eruit aan het andere. De lijn zet de doos op, vouwt en tapeert de bodem, voert ze naar de inpakzone en, eenmaal gevuld, sluit en tapeert ze het deksel.

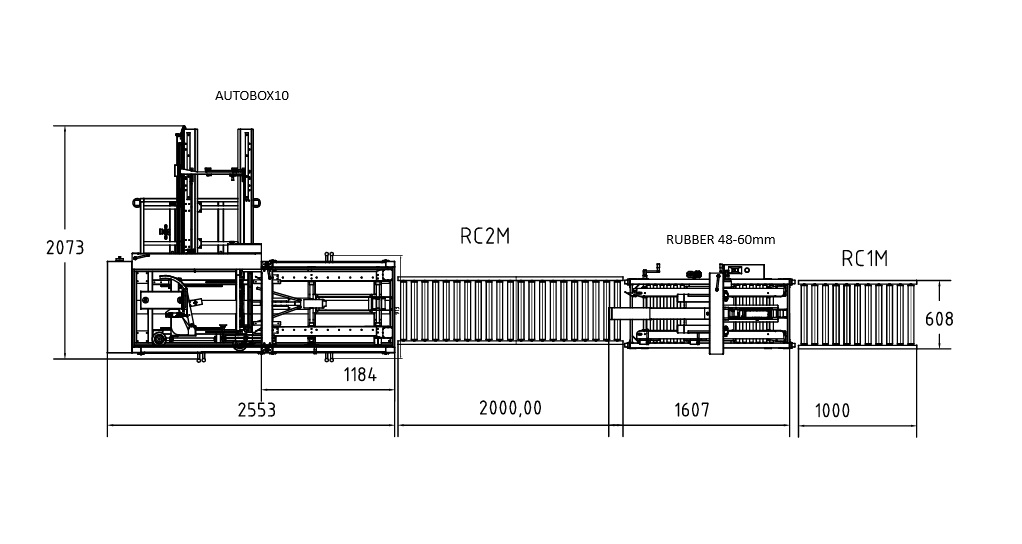

Ze is opgebouwd uit drie machines die als één geheel werken: de AUTOBOX10 automatische dozenopzetter, een motorische rollenbaan RC2M-D met een passief rolsegment RC1M, en de RUBBER automatische dozensluiter voor 48–60 mm tape.

De lijn verwerkt 10 tot 15 dozen per minuut, tot 720 dozen per uur, en neemt dozen van 200 × 200 × 150 mm tot 500 × 400 × 350 mm. De transportband loopt aan 18 m/min en is 600 mm breed; de volledige lijn is ongeveer 6,1 m lang en werkt op een hoogte van 650 mm.

Alles werkt op gewone monofasige stroom, 220 V / 50 Hz, onder PLC-sturing, en de frames zijn uit industrieel gepoederlakt staal. De lijn is stil voor wat ze doet. Minder dan 60 dB, dus ze kan in een inpakruimte staan en niet alleen in een hal.

Sectoren en toepassingen voor LINEBOX-03

De LINEBOX-03 dozen verpakkingslijn is geschikt voor continu of hoogvolume verpakken van standaarddozen in productie, logistiek, e-commerce, voeding en dranken, elektronica, farmacie en magazijnactiviteiten. Ze wordt gebruikt waar gestandaardiseerde dozen gevuld en gesloten worden voor verzending, opslag of distributie. Typische taken zijn secundaire verpakking van afgewerkte producten, orderpicking en verzendklaar maken in omgevingen waar snelheid en consistentie vereist zijn.

De lijn verwerkt golfkartonnen dozen met enkele of dubbele wand, binnen het opgegeven formaatbereik. Ze is het meest efficiënt wanneer één doosformaat per batch wordt verwerkt, maar kan worden omgesteld voor andere maten indien nodig. Het systeem wordt vaak geplaatst na het vullen of assembleren van producten, en vóór palletiseren of etiketteren, als deel van een groter verpakkingsproces.

Technische specificaties

LINEBOX-03 verpakkingslijn op video

▶

Wat de verpakkingslijn doet voor uw verpakking

• Een doos om de vier seconden. Tot 720 dozen per uur, allemaal identiek: opgezet, gevouwen en getapet zonder dat iemand de kleppen vasthoudt.
• Drie machines, één lijn. Doosopzetter, transportband en dozensluiter worden samen geleverd en geïnstalleerd, zodat dozen niet van de ene naar de andere machine gedragen moeten worden.
• Plaats om de doos te vullen. De aangedreven transportband en het passieve deel tussen de machines zijn waar de goederen in de doos gaan, de lijn wacht op de inpakker, niet omgekeerd.
• Eén maatinstelling. Kartons van 200 × 200 × 150 mm tot 500 × 400 × 350 mm, de lijn wordt één keer ingesteld voor een maat en herhaalt die dan.
• Een gewoon stopcontact. 220 V, 50 Hz, één fase voor de hele lijn, geen driefasige aansluiting nodig.
• Stil genoeg om naast te staan. Minder dan 60 dB op een werkhoogte van 650 mm.

De drie machines van de lijn

• Volledige lijn: dozenopzetter, rollenbaan en dozensluiter
• AUTOBOX10 automatische dozenopzetter, 10–15 dozen per minuut
• Tot 720 dozen per uur
• Kartonnen doos 200–500 mm lang, 200–400 mm breed, 150–350 mm hoog
• RC2M-D gemotoriseerde rollenbaan, 18 m/min, 600 mm breed
• RC1M passief rolsegment, 1000 mm lang
• RUBBER automatische dozensluiter voor BOPP- of Kraft-tape van 48–60 mm breed
• PLC-sturing voor de volledige lijn

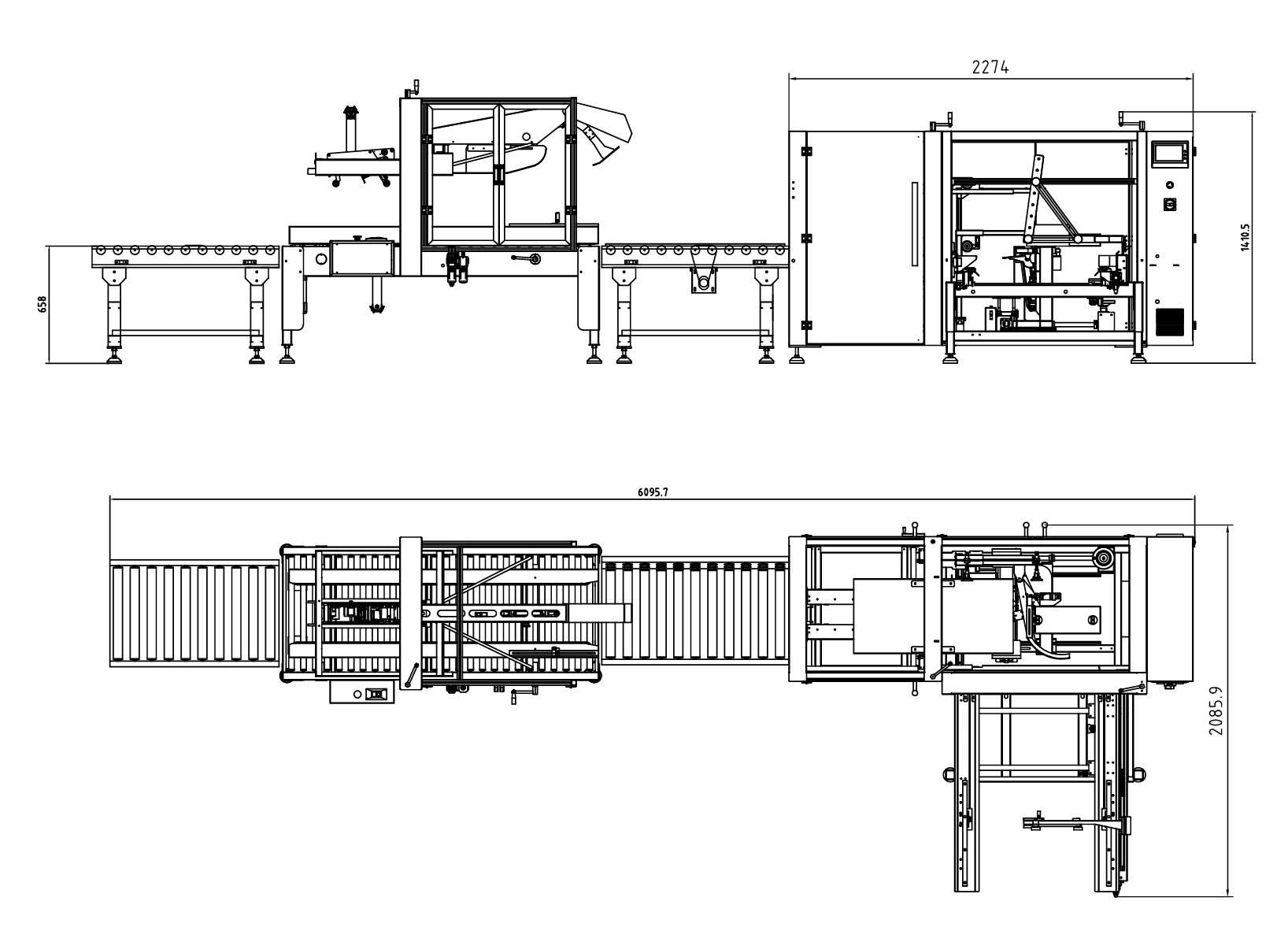

• Totale lengte circa 6,1 m, werkhoogte 650 mm
• Geluidsniveau onder 60 dB
• Industrieel stalen frame met poedercoating
• 220 V, 50 Hz, éénfase

Hoe gebruikt u de verpakkingslijn LINEBOX-03

1. Plaats een stapel vlakke kartonnen vellen in het magazijn van de dozenopzetter en een rol tape in elk tapehoofd.
2. Stel de lijn in op uw doosformaat: de opzetter, de geleiders van de rollenbaan en de dozensluiter.
3. Start de lijn. De opzetter opent een vel, vouwt de bodemkleppen en tapeert deze.
4. De rollenbaan voert de open doos naar de inpakzone, waar ze gevuld wordt; het passieve segment geeft de inpakker ruimte om te werken.
5. De volle doos gaat naar de dozensluiter, die de bovenkleppen vouwt en de doos dicht tapeert.

Instellingen en onderhoud

• Doosformaat. De lijn is instelbaar voor een doos tussen 200 × 200 × 150 mm en 500 × 400 × 350 mm; aanpassen van het formaat betekent de opzetter, de geleiders en de sluiter instellen.
• Tape. BOPP- of Kraft-tape, 48–60 mm breed, in beide tapehoofden van de dozensluiter.
• Snelheid. De opzetter maakt 10–15 dozen per minuut en de rollenbaan draait aan 18 m/min; stem het tempo af op de mensen die de dozen vullen.
• Karton. Droge, schone en ongevormde golfkartonnen vellen; een vochtig of geplooid vel is meestal de oorzaak van een doos die niet goed opent.
• Onderhoud. Zet de lijn uit voor elk werk. Houd de tapemessen scherp en schoon, de rollen stofvrij en het magazijn van de opzetter vrij van gescheurde vellen.

De verpakkingslijn LINEBOX-03 kiezen en installeren

Controleer voor u de LINEBOX-03 kiest of uw doosformaten binnen het ondersteunde bereik vallen en of uw producten efficiënt in regelmatige, rechthoekige dozen kunnen worden verpakt. Houd rekening met de beschikbare vloeroppervlakte: meet de ruimte over de volledige lijn, inclusief de inpakzone. Voorzie toegang aan beide zijden voor het laden van vellen, het vullen van dozen en onderhoud.

Controleer of uw verpakkingsproces gevulde dozen kan aanleveren aan het tempo van de verpakkingslijn, of voorzie een buffer als de stappen ervoor of erna trager zijn.

Voor u een verpakkingslijn bestelt

De prijs staat op deze pagina. Enkele details bepalen of deze verpakkingslijn geschikt is voor uw verpakking: controleer ze voor u een offerte aanvraagt, of stuur ze ons door en wij overlopen ze samen met u.

• Doosformaat. Van 200 × 200 × 150 mm tot 500 × 400 × 350 mm. Stuur ons de formaten die u gebruikt en wij bevestigen dat de lijn ze aankan.
• Capaciteit. Tot 720 dozen per uur, 10–15 per minuut.
• Tape. BOPP- of Kraft-tape, 48–60 mm breed.
• Stroom. 220 V, 50 Hz, monofase voor de volledige lijn.
• Ruimte. Ongeveer 6,1 m lengte op een werkhoogte van 650 mm, plus plaats voor de inpakker naast de transportband.
