Automatische wikkelfolie machine SMARTWRAP X20 2000kg

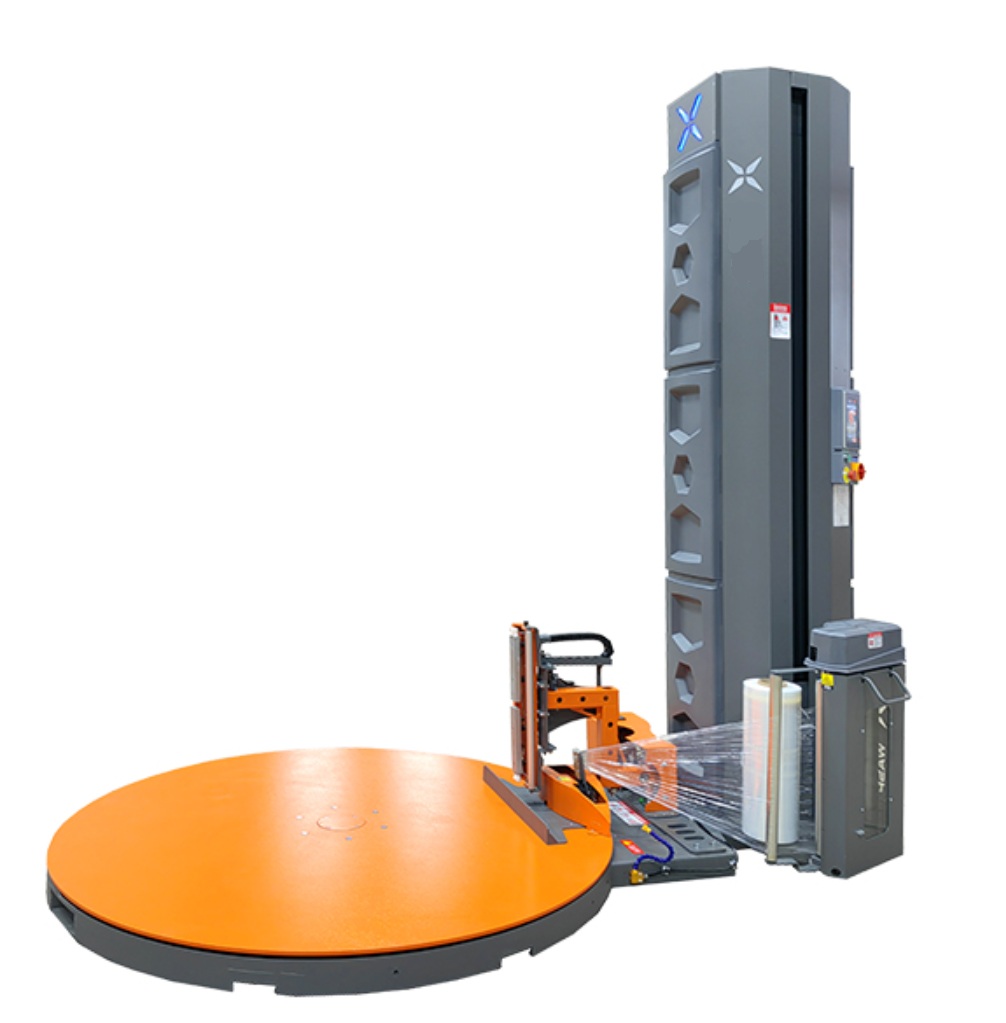

SMARTWRAP X20 volautomatische palletwikkelaar

SMARTWRAP X20 is een volautomatische palletwikkelaar: de pallet wordt op de draaitafel gereden, de operator drukt op één knop – op de machine of met de afstandsbediening – en de machine houdt de folie vast, wikkelt de lading, snijdt de folie met een hete draad en legt het uiteinde automatisch op de pallet. Niemand hoeft de folie aan het begin vast te maken of aan het einde door te snijden.

Hij wikkelt pallets tot 2000 kg op een 1800 mm draaitafel (2000 mm op aanvraag), tot een hoogte van 2350 mm (2800 of 3200 mm op aanvraag), aan een tempo van 30 tot 40 pallets per uur.

De aangedreven foliewagen rekt de folie 300 % uit voordat ze rond de lading gaat, één meter folie wordt drie meter, dus een rol gaat drie keer langer mee en de folie houdt de lading onder gelijkmatige spanning. Een fotocel meet de hoogte van elke pallet, zodat de folie niet boven de lading wordt gewikkeld.

Onderaan vernauwt de machine de folie tot een koord die de lading aan de pallet bindt: de lading verschuift niet op een vrachtwagen en een heftruck die de onderste folie raakt, scheurt er niet door. Minstens tien wikkelprogramma’s zijn opgeslagen in de machine en een LED-licht geeft de status aan: blauw klaar, groen in werking, rood alarm. Werkt op monofase 220–240 V, 1,5 kW, en weegt 750 kg.

Waar de SMARTWRAP X20 thuishoort

De SMARTWRAP X20 volautomatische palletwikkelaar wordt gebruikt in productie-, logistieke en magazijnomgevingen waar een hoge doorvoer en constante ladingzekerheid vereist zijn. Hij is geschikt voor het wikkelen van pallets met dozen, zakken, vaten of gemengde goederen die gestabiliseerd moeten worden voor transport of opslag. De machine wordt vaak geplaatst aan het einde van een verpakkings- of productielijn of in een expeditiezone.

Deze wikkelaar wordt gekozen voor bedrijven die grote volumes pallets per shift verwerken, vooral waar ladingen variëren in grootte, vorm of stabiliteit.

Technische specificaties

SMARTWRAP X20 in dagelijks gebruik

Operatoren dienen het folierolniveau te controleren, na te gaan of de folie correct is ingevoerd en ervoor te zorgen dat de zone rond de draaitafel vrij is voor de start van een cyclus.

SMARTWRAP X20 palletwikkelaar op video

▶

Wat de palletwikkelaar doet voor uw verzending

• Niemand raakt de folie aan. De machine houdt de folie vast, snijdt ze af met een hete draad en legt het uiteinde op de lading, zodat de operator de pallet opzet, op start drukt en weer weg rijdt.
• 300 % voorrek. Eén meter folie wordt drie meter, dus een rol gaat drie keer zo lang mee en de lading wordt onder gelijkmatige spanning gehouden.
• 30 tot 40 pallets per uur. Gemeten op een pallet van 1 × 1,2 × 1,8 m met twee lagen folie. Voldoende voor een expeditiezone die de hele dag werkt.
• Tien programma’s, één knop. Lichte, zware en instabiele ladingen krijgen elk hun eigen programma; de operator kiest enkel het juiste uit.
• Hij meet zelf de lading. Een fotocel detecteert de bovenkant van de pallet, zodat er geen folie boven de lading wordt verspild.
• Onderdelen die u zelf kunt onderhouden. SIEMENS besturing, SICK sensoren, OMRON relais en een GPG motor. Standaard industriële onderdelen, geen gesloten systeem.

Folie, bediening en veiligheid

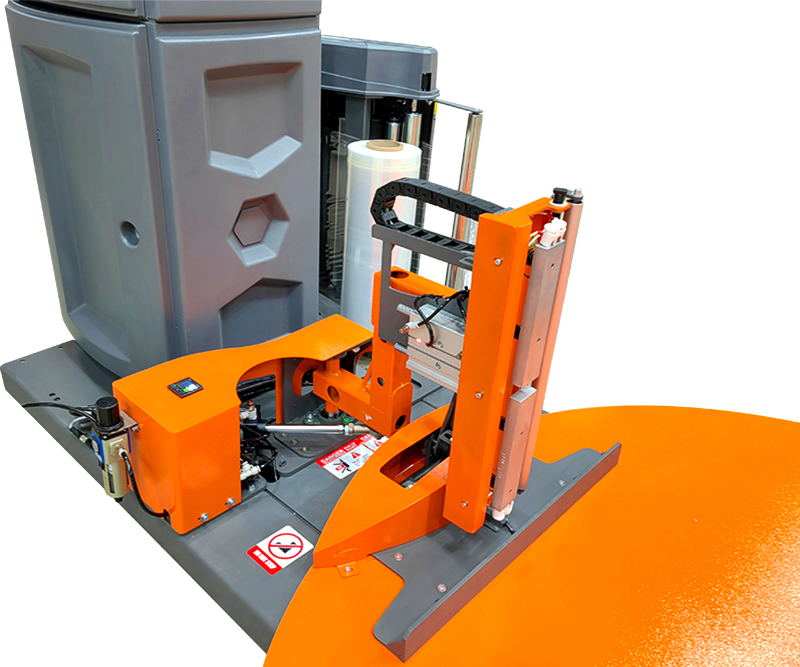

• Volautomatische folieklem en hete-draad snijden
• Palletgripsysteem: de folie wordt onderaan getwijnd en verbindt de lading met de pallet
• Starten met afstandsbediening
• LED-licht: blauw klaar, groen in werking, rood alarm
• Lading tot 2000 kg
• Draaitafel 1800 mm (2000 mm op aanvraag), 3–12 tpm
• Wikkelhoogte tot 2350 mm (2800 of 3200 mm op aanvraag)
• Aangedreven voorrek 300 % (tot 380 %), foliewagen 1,5–5,5 m/min
• 30–40 pallets per uur
• Rekfolie 500 mm breed (750 mm op aanvraag), 12–35 micron, rol tot 250 mm en 15 kg, kern 76 mm
• Minstens 10 wikkelprogramma’s, instelbare wikkelkracht, touwsysteem
• Automatische lasthoogtemeting met fotocel
• Palletgripsysteem inbegrepen
• X-LINE 7-inch touchscreen, SIEMENS PLC en inverter, SICK sensoren
• Zachte start en stop, veiligheidsgordel in de kolom, CE
• 220–240 V, 50/60 Hz, éénfase, 1,5 kW; perslucht voor de folieklem en de snijder

Kiezen en gebruiken van de SMARTWRAP X20

Veelgemaakte fouten zijn het gebruik van folierollen buiten het opgegeven bereik, overladen van de draaitafel of de machine laten werken zonder vrije ruimte eromheen. Om stilstand te vermijden houdt u de machine schoon, vervangt u versleten folierollen tijdig en volgt u het onderhoudsschema voor bewegende delen en veiligheidsvoorzieningen. Bij het wikkelen van onstabiele of onregelmatige ladingen kiest of past u het programma aan om extra wikkelingen bovenaan of onderaan toe te voegen waar nodig.

Hoe gebruikt u de SMARTWRAP X20 palletwikkelaar

1. Plaats de rol rekfolie op de foliewagen en leid de folie door de voorrekrollen.
2. Kies het programma op het touchscreen of stel het aantal wikkelingen, de draaitafelsnelheid, de wagensnelheid en de wikkelkracht in voor deze lading.
3. Rijd de pallet op de draaitafel met een heftruck of een palletwagen.
4. Druk op start, op de machine of met de afstandsbediening. De machine houdt de folie vast, wikkelt de lading van onder naar boven en terug, maakt een touw onderaan, snijdt de folie met een hete draad en legt het uiteinde op de lading.
5. Rijd de pallet eraf en plaats de volgende; een oprijplaat is beschikbaar voor palletwagens.

Instellingen en onderhoud

• Programma’s. Minstens tien programma’s zijn opgeslagen in de machine: wikkelingen onderaan, in het midden en bovenaan, draaitafel- en wagensnelheid, wikkelkracht.
• Wikkelkracht. Instelbaar: stevig bij een zware, stabiele pallet, zachter bij een lichte of onstabiele lading zodat de folie deze niet uit elkaar trekt.
• Folie. Rekfolie 500 mm breed (750 mm op aanvraag) en 12–35 micron dik, rollen tot 250 mm doorsnee en 15 kg, op een kern van 76 mm (50 mm op aanvraag).
• Palletgrip. Onderaan wordt de folie versmald tot een touw dat de pallet en de goederen samenhoudt; dit is standaard bij elke machine en vereist geen instelling.
• Onderhoud. Zet de machine uit voor elk werk. Houd de draaitafel, de rollen en de hete draad vrij van folie en controleer de veiligheidsgordel in de kolom.

Voor u een palletwikkelaar bestelt

De prijs staat op deze pagina. Enkele details bepalen of deze machine geschikt is voor uw verzending: controleer ze voor u een offerte aanvraagt, of stuur ze ons door en wij overlopen ze samen met u.

• Palletafmetingen en gewicht. Draaitafel 1800 mm standaard (2000 mm op aanvraag) en ladingen tot 2000 kg.
• Ladinghoogte. Tot 2350 mm standaard; 2800 of 3200 mm op aanvraag.
• Folie. Rekfolie 500 mm breed en 12–35 micron dik op een kern van 76 mm; de machine rekt deze zelf tot 300% uit.
• Stroom en perslucht. 220–240 V, 50/60 Hz, één fase, 1,5 kW. Een gewoon stopcontact. De folieklem en de snijarm werken op perslucht, dus de machine heeft een luchtaansluiting nodig.
• Plaats en opties. Met het 1800 mm draaiplateau meet de machine 2795 × 1800 × 2730 mm en weegt 750 kg; levering in een kist van 2,9 × 1,95 × 0,95 m, 6 m³. Een oprijplaat voor palletwagens en een weegschaal zijn beschikbaar.
