Automatische etiketteermachine A175LB – 40-120 stuks/min

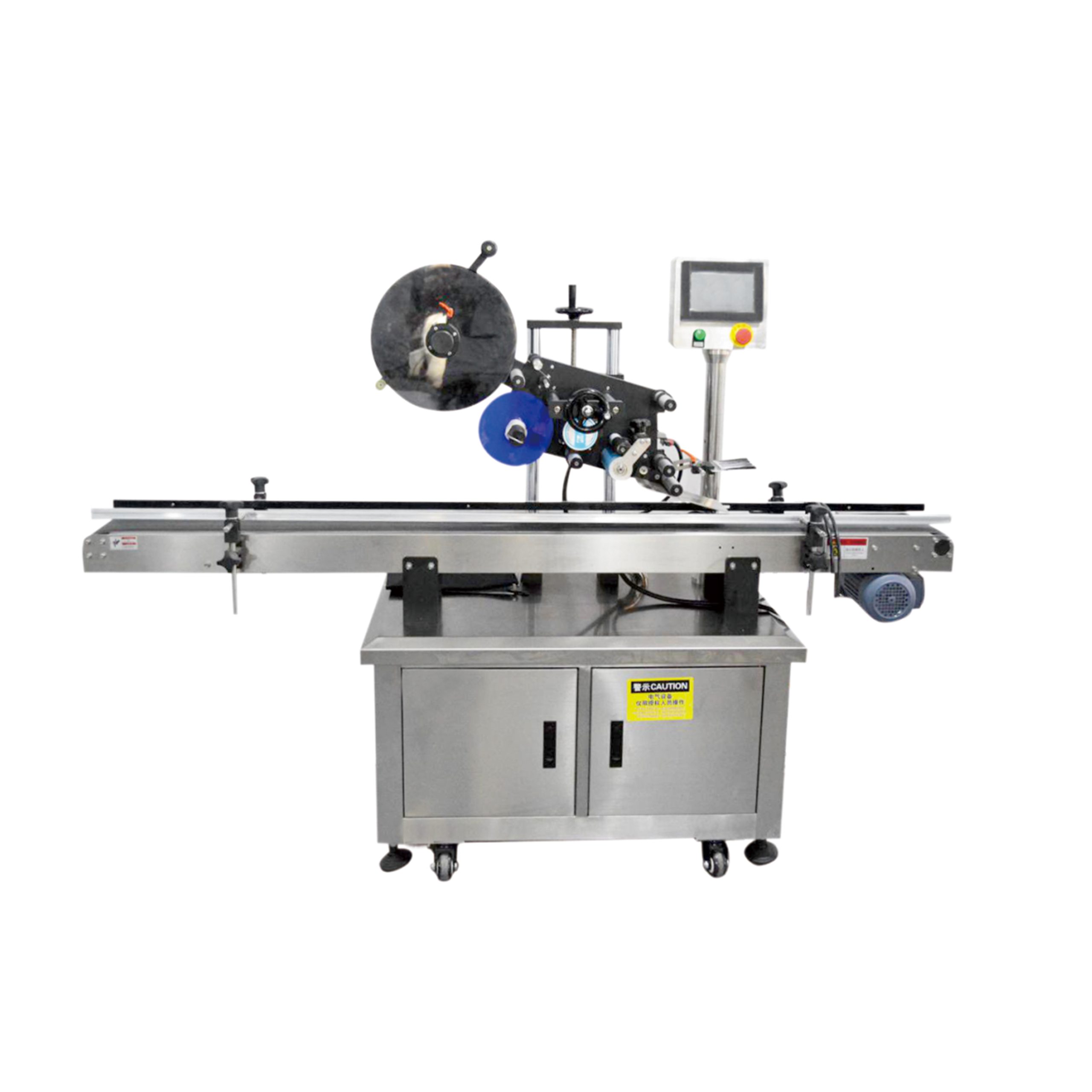

A175LB automatische etiketteermachine

De A175LB is een automatische etiketteermachine voor vlakke oppervlakken. Het product wordt op de transportband gelegd, de machine voert het naar de kop, detecteert het, haalt het etiket van de drager en rolt het aan, en de operator hoeft enkel te laden en af te nemen.

Ze etiketteert 40 tot 120 stuks per minuut, dat is een etiket om de halve seconde op maximale snelheid, en plaatst het etiket binnen ±1 mm van de gewenste positie.

Etiketten kunnen 6 tot 250 mm lang en 20 tot 175 mm breed zijn, en de producten 40 tot 250 mm lang, 40 tot 200 mm breed en 0,2 tot 100 mm hoog, van een vlakke kaart tot een gevulde doos.

De transportband en de kop worden aangedreven door een stappenmotor onder PLC-sturing, zodat elke cyclus dezelfde afstand herhaalt. De machine verbruikt 400 W via een 110 V of 220 V stopcontact en meet 1500 × 650 × 1400 mm op de vloer.

A175LB automatische etiketteermachine in productie

De A175LB wordt gebruikt in productie-, verpakkings-, logistieke en distributieomgevingen waar vlakke producten een consistente etikettering vereisen. Ze is geschikt voor dozen, trays, sleeves en vlakke industriële componenten binnen het opgegeven productbereik. Typische toepassingen zijn voeding, farmaceutica, consumentengoederen en elektronica, alsook voorraad- en traceerbaarheidsetikettering in logistieke hubs.

De machine is ontworpen voor inline productielijnen met productstroom van links naar rechts. Ze kan tussen aan- en afvoerende transportbanden geplaatst worden en ondersteunt zowel batch- als continue processen. Door het compacte ontwerp is integratie mogelijk waar de ruimte beperkt is.

Operatoren laden producten op de transportband en nemen ze af na het etiketteren. Het systeem vereist een stabiele productoriëntatie en uitlijning voor het beste resultaat. Verstelbare geleiders en koppositioneringsmechanismen zorgen voor nauwkeurigheid en herhaalbaarheid bij verschillende SKU’s. De operator controleert de voorraad etikettenrollen, kijkt de spanning na en verifieert de etiketten tijdens de productie.

Technische specificaties

A175LB etiketteermachine op video

▶

Wat een automatische etiketteermachine verandert

• Eén persoon in plaats van drie. 40 tot 120 stuks per minuut is meer dan iemand met de hand kan etiketteren, en de machine wordt niet trager aan het einde van de shift.
• Elk etiket op dezelfde plaats. ±1 mm, omdat het product wordt gedetecteerd door een fotocel en het etiket wordt getrokken door een stappenmotor, niet met de hand.
• Etiketten tot 175 mm breed. Een breed etiket met de declaratie, de barcode en het adres wordt in één keer aangebracht.
• Van kaart tot doos. Producten van 0,2 tot 100 mm hoog lopen op dezelfde machine; de kop wordt omhoog en omlaag en voor- en achteruit versteld.
• Het rolt het etiket aan. Na het aanbrengen wordt het etiket vlak gerold door een afstrijkmechanisme, zodat er geen luchtbellen of opstaande hoeken zijn.
• Een gewoon stopcontact. 400 W bij 110 V of 220 V. Geen perslucht en geen driefasige aansluiting nodig.

Uitrusting

• Automatische vlakke etiketteermachine, model AFLB175
• Etiketteersnelheid 40–120 stuks/min
• Etiketteernauwkeurigheid ±1 mm
• Etiketformaat 6–250 mm lang, 20–175 mm breed
• Productafmeting 40–250 × 40–200 × 0,2–100 mm
• Stappenmotor aangedreven onder PLC-sturing
• Looprichting van links naar rechts
• Etiketteerkop verticaal en voor-achter verstelbaar
• Aandrukrol die het etiket vlak rolt
• Voeding 110 V of 220 V, 50–60 Hz, 400 W
• Machine 1500 × 650 × 1400 mm, 260 kg
• 12 maanden garantie

Hoe een etiket wordt aangebracht

1. Plaats de rol etiketten op de invoer, leid de drager over de afstrijkplaat naar de oproller en stel de rem af zodat de tape strak blijft.
2. Stel de hoogte en de voor-achter positie van de kop in voor uw product, en bepaal de etiketpositie op het bedieningspaneel.
3. Leg de producten één voor één op de transportband tussen de geleiders.
4. De fotocel detecteert het product, de tractiemotor voert het etiket aan en de afstrijkplaat geeft het etiket aan het product.
5. De aandrukrol rolt het etiket aan en het product verlaat de machine voorzien van etiket.

Instellingen en onderhoud

• Etiketpositie. De vertraging tussen de fotocel en de kop bepaalt waar het etiket terechtkomt. Pas deze in kleine stappen aan en controleer op een echt product.
• Tapespanning. De rem en de rollen houden de drager strak. Een losse tape zorgt ervoor dat een etiket scheef wordt aangebracht.
• Kophoogte. Stel deze in op de hoogte van het product zodat het etiket vlak wordt aangebracht en niet over het oppervlak wordt gesleept.
• Productgeleiders. Het product moet evenwijdig lopen met de etikettentape. Als ze niet evenwijdig zijn, wordt het etiket telkens schuin aangebracht.
• Reiniging. Verwijder papiersnippers, reinig de rollen en de elektrische kast met alcohol of een neutraal reinigingsmiddel, en maak de lens van de sensor schoon met een zachte borstel. Gebruik nooit zure reinigers of iets dat krassen maakt.
• Regelmatige controle. Vervang de zekering wanneer deze veroudert en spray antiroestolie op de stalen delen. De machine werkt het best bij kamertemperatuur, zonder vocht of dampen.

Voor u bestelt

De prijs vindt u op deze pagina. Een etiketteermachine wordt gekozen op basis van het product en het etiket, controleer deze dus voor u bestelt:

• Productafmeting. 40–250 mm lang, 40–200 mm breed en 0,2–100 mm hoog, met een vlakke bovenzijde.
• Etiketafmeting. 6–250 mm lang en 20–175 mm breed, op een rol met drager.
• Output. 40–120 stuks per minuut, dat is 2400 tot 7200 per uur. Voorzie wat marge voor rolwissels.
• Plaats. 1500 × 650 × 1400 mm en 260 kg op de vloer, plus ruimte om aan te voeren en af te nemen.
• Kleinere machine. Voor op een werkbank en een tragere lijn: de T160LB etiketteert 30 tot 80 stuks per minuut, is 800 mm hoog en staat op een werkbank.
• Levering. De etiketteermachine wordt in een kist vervoerd, 2,37 m³ en 280 kg bruto.
